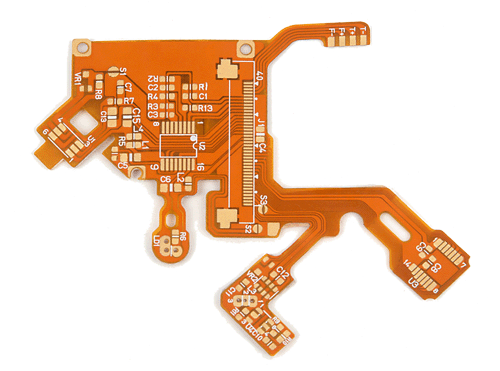

FPC-kabellayoutdesignspecifikationer: Förhindrar brott, intermittent kontakt och säkerställer stabil HD-skärmöverföring

I en tid präglad av smarta enheter som strävar efter ultimata visuella upplevelser är högupplöst bildskärmskvalitet avgörande. Data indikerar dock att en betydande del av bildskärmsfelen härrör från signalöverföringsproblem. Som data "livlina" avgör den rationella layoutdesignen av FPC-kablar direkt produktens tillförlitlighet och användarupplevelse. För att undvika vanliga fallgropar, följ följande grundläggande designspecifikationer och kritiska överväganden:

Kärndesignspecifikationer: Nyckelprinciper för förbättrad kabeltillförlitlighet

Precisionsböjning för att förhindra kabelbrott:

Minsta böjradie: Måste vara ≥5 mm under kabelböjning. Mindre radier inducerar överdriven spänning på inre ledare, vilket avsevärt ökar risken för brott.

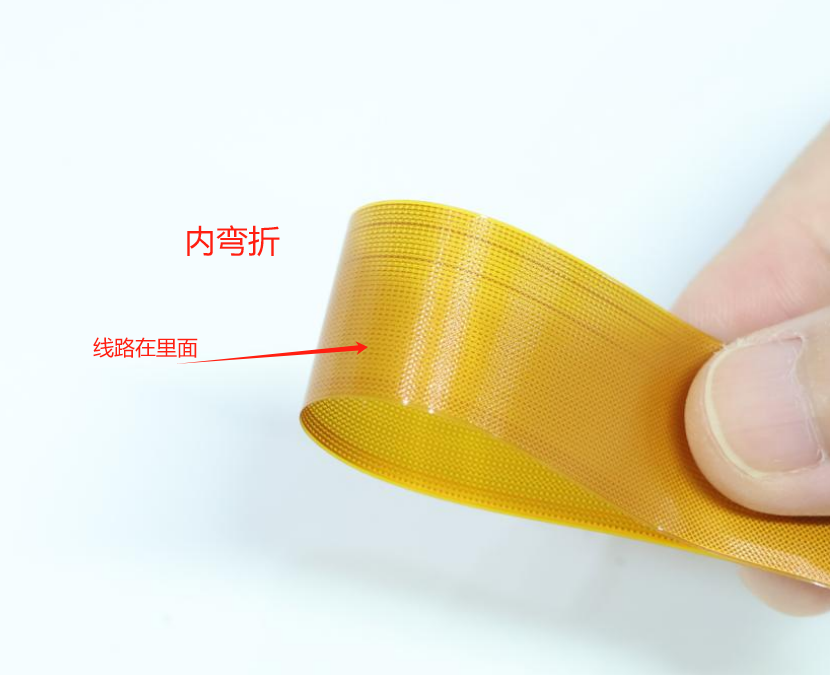

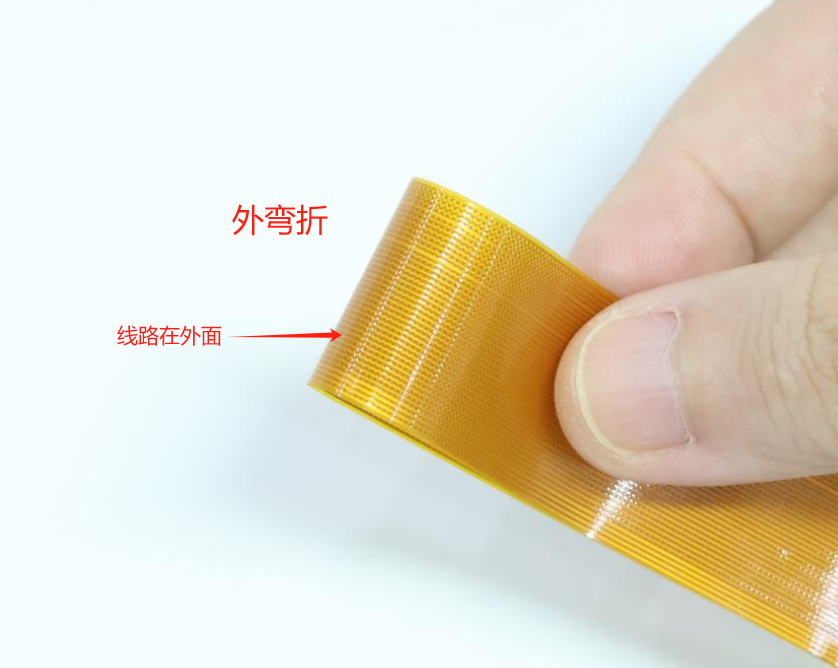

Föredragen böjriktning: Prioritera inre böjar framför yttre böjar. Ytterböjar utsätter ledare för dragkrafter, vilket minskar kabelns livslängd.

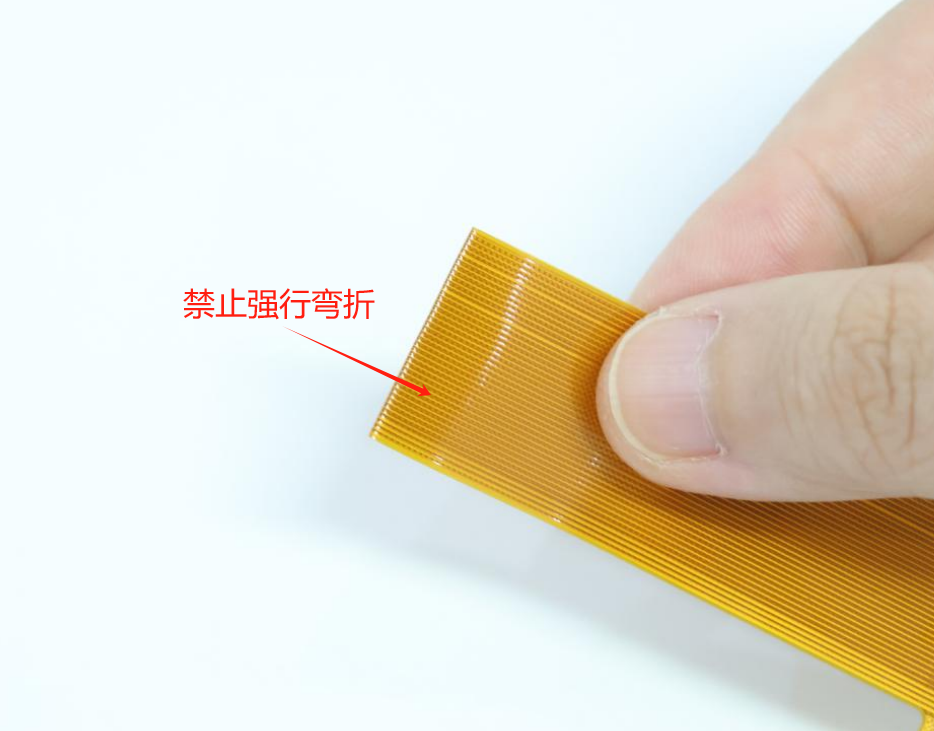

Undvik upprepad böjning: Begränsa strikt flera böjar på samma plats. Sikta på enstaka, exakta bockningsoperationer.

Designanmärkning: Mikroskopiska böjskador är ofta den dolda orsaken till batchfel.

Säker fixering för att eliminera vibrationsstörningar:

Driftsvibrationer är en stor motståndare till kabelns tillförlitlighet, vilket leder till intermittent kontakt och signalinstabilitet.

Effektiv lösning: Använd högtillförlitlig självhäftande tejp för att säkra kabeldragningen vid flera punkter. Detta är en mycket kostnadseffektiv åtgärd för att förhindra vibrationsrelaterade fel.

Optimerad längd för höghastighetssignalintegritet:

Med spridningen av 4K/8K högupplösta skärmar ökar FPC-dataöverföringsvolymerna, vilket gör kabellängden avgörande för signalkvaliteten.

Rekommenderad standard: Kablar för överföring av bildskärmsdata måste vara ≤10 cm. Korta avstånd säkerställer höghastighetsöverföring med låga förluster.

Extended Length Protocol: Om strukturella begränsningar kräver 20–30 cm kablar, är strikt batchvalidering obligatorisk för att verifiera signalintegritet, stabilitet och överensstämmelse med produktionsutbytet.

Kritiska överväganden:

 Undviker bildskärmsskador och funktionsbegränsningar

TFT-skärmskyddsregel: Absolut ingen mekanisk belastning får utsättas för bildskärmspanelen! Yttre kraft eller stress orsakar irreversibla "Mura" (molnande) defekter.

Begränsningar för visningsrotation:

Upplösningar ≤320x480:

Vanligtvis integreras fullt RAM-minne, som vanligtvis stöder 90° bildrotation (möjliggör flexibla layouter och effektoptimering).

Upplösning >320x480:

 På grund av inget eller begränsat internt RAM-minne stöds i allmänhet inte 90°-rotation. Modellspecifik support måste bekräftas med vår FAE!

Bildspeglingsfunktion: De flesta skärmar stöder vertikal/horisontell bildspegling via hårdvara (jumpers) eller mjukvarukommandon. Implementeringsmetoder och modellkompatibilitet måste bekräftas med vår FAE!
