Bakgrundsbelysning Kördesign: Kritiska detaljer för att belysa bildskärmens kvalitet

I en värld av LCD-skärmar, oavsett om det är en informationsklar monokrom skärm eller en livfull färgskärm, är bakgrundsbelysningen själen i dess visuella presentation. Bakljuskörning är dock mycket mer komplex än att bara "slå på för ljus". Att försumma designdetaljer kan i bästa fall leda till ojämn ljusstyrka och försämrad användarupplevelse, eller i värsta fall förkortad bildskärmslivslängd. Den här artikeln fördjupar sig i kärnprinciperna för design av bakgrundsbelysning, vilket ger ingenjörer möjlighet att bygga stabila och pålitliga skärmlösningar.

1. Konstant strömkörning: Grunden för enhetlig ljusstyrka

Bakgrundsbelysning LED måste drivas med en konstant strömkälla! Detta är avgörande för att lösa problemet med "inkonsekvent ljusstyrka över olika moduler under samma spänning." Lysdioder uppvisar i sig variationer i framspänning (Vf) (typiskt en-LED-värde: 2,7-3,2V). Under konstant spänningsdrift kommer lysdioder med något lägre Vf att dra mer ström, vilket resulterar i högre ljusstyrka, medan de med högre Vf blir svagare. Konstant strömdrift kontrollerar exakt strömmen genom varje lysdiod (vanligtvis 15-20mA), vilket säkerställer enhetlighet i monokroma skärmar och exakt färgåtergivning i färgskärmar.

2. Tidskontroll: Förhindrar "spökbilder" och "flimmer"

När en LCD-skärm slås på eller vaknar ur viloläge kräver dess interna flytande kristaller svarstid och når inte ett stabilt visningstillstånd omedelbart. Aktivering av bakgrundsbelysningen omedelbart under dessa förhållanden gör att användarna ser kaotiska "spökbilder" eller instabil flimmer. Viktiga designregler är:

Power-on/Wake-up: Bakgrundsbelysningen måste aktiveras först efter att displayen har uppdaterats minst 30 bilder och stabiliserats. Detta säkerställer att användarna ser en stabil, tydlig initial bild.

Avstängning/viloläge: Följ sekvensen strikt: avaktivera först bakgrundsbelysningen, inaktivera sedan displaysignalen och bryt strömmen till bildskärmen. Att vända om denna sekvens kan orsaka onormala ljusa fläckar eller "spök"-artefakter under avstängning.

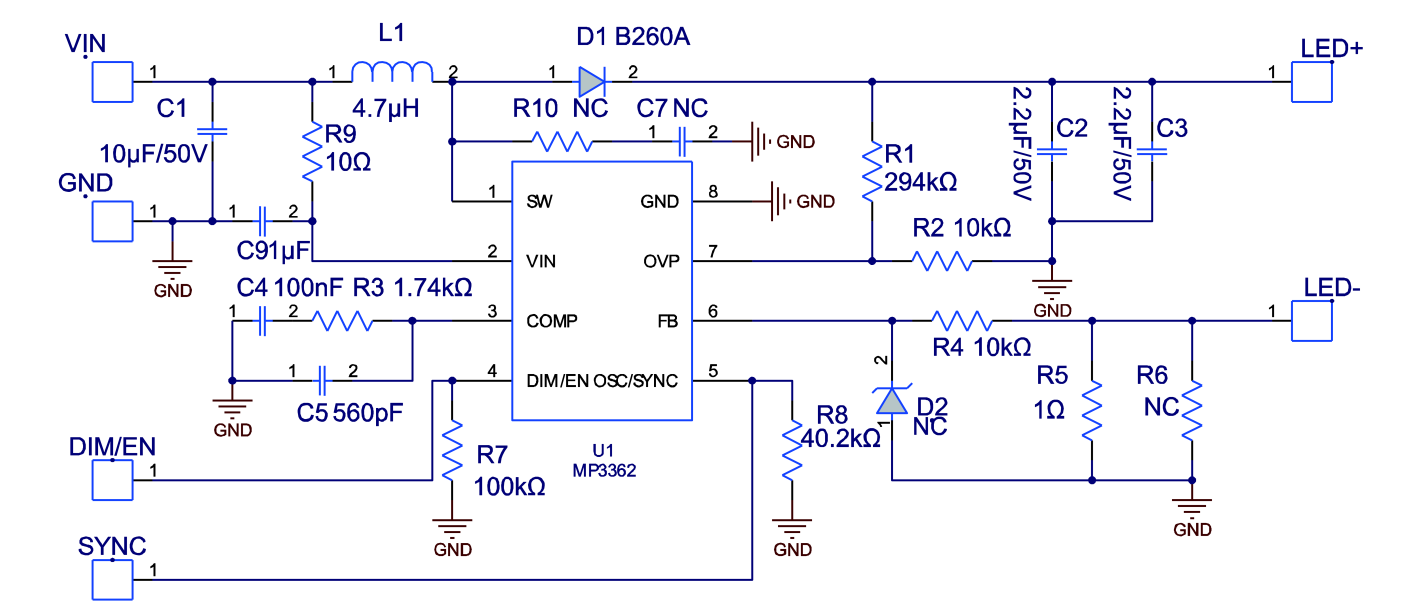

3. Kretsdesign & parameterberäkning: Balansering av säkerhet och effektivitet

Vanliga drivkretstopologier inkluderar:

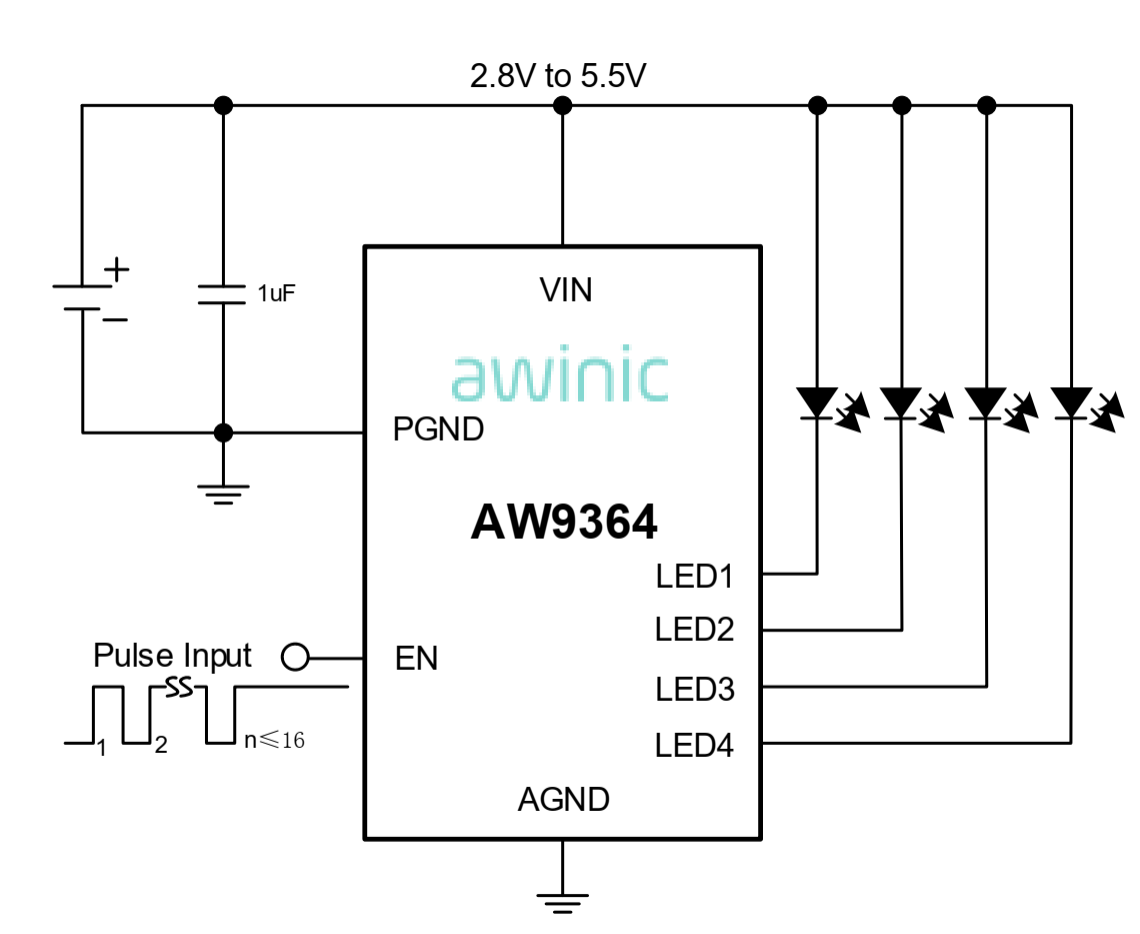

Single-LED Parallell Drive: Relativt enkel design med bra redundans (fel med en LED påverkar inte helheten). Det totala drivströmbehovet är dock högt (t.ex. 8 lysdioder parallellt kräver 120-160mA @ 20mA/LED).

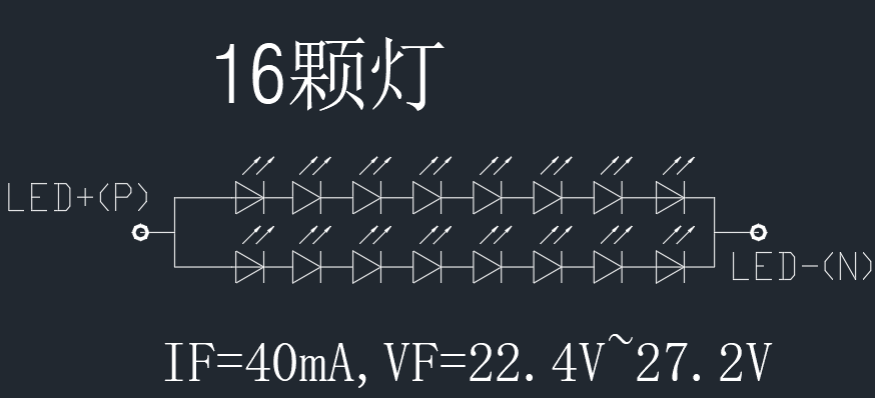

Multi-String Series-Parallell Drive: Effektivare, lämplig för medelstora till stora LCD-skärmar. Designöverväganden:

Seriespänning: Total spänning per LED-sträng = Enkel LED Vf * Antal i serie. Exempel: 8 lysdioder i serie kräver drivspänning ≥ 3,2V * 8 = 25,6V (tänk på marginal).

Parallellström: Total drivström = Ström per sträng * Antal parallella strängar. Exempel: 2 strängar parallellt, 20mA per sträng, total ström = 20mA * 2 = 40mA.

Säkerhetsmarginaler: Konstruerad utspänning får inte överstiga 36V (vanlig säkerhetsgräns för extra låg spänning - SELV). Den totala drivströmmen bör inte överstiga 300mA (balanseringseffektivitet och komponentval).

Slutsats

En exceptionell bildskärmsupplevelse börjar med exakt bakgrundsbelysningsdesign. Oavsett om det gäller kostnadskänsliga monokroma skärmar eller visuellt krävande färgskärmar, djup förståelse och tillämpning av konstantströms drivprinciper, strikt kontroll av effektsekvensering, exakt beräkning av serieparallella parametrar och att följa säkerhetsstandarder är viktiga steg för att skapa högkvalitativa, långlivade displayprodukter. Dessa till synes mindre "detaljer" är just de kritiska faktorerna som bestämmer den ultimata kvaliteten på skärmen och användarnas tillfredsställelse.
