Omfattande analys av TFT-skärmens strömförsörjningsmetoder: Precisionsdrift för överlägsen skärmprestanda

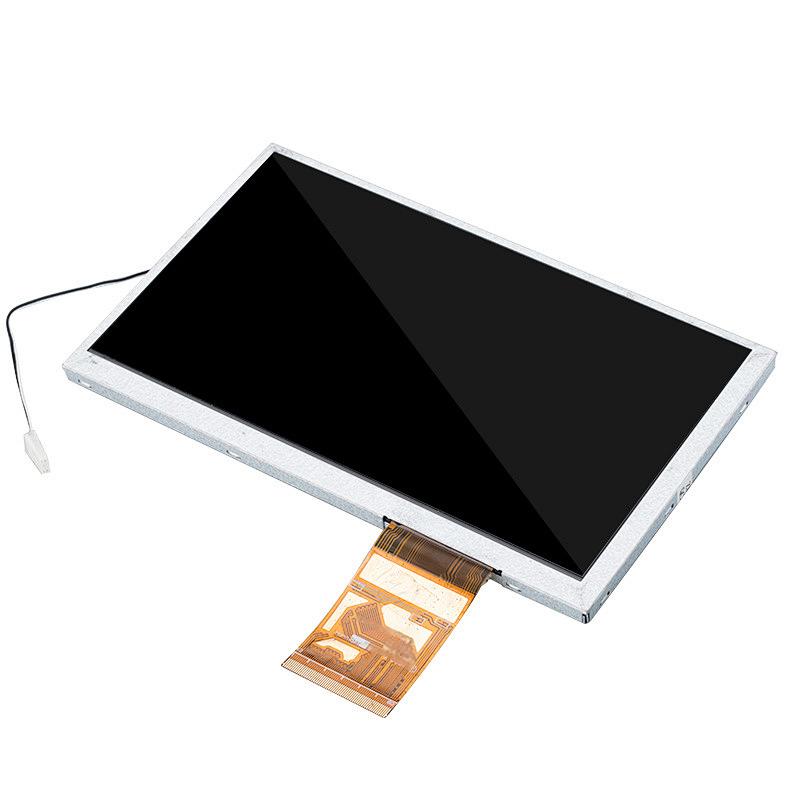

  Som den centrala visuella bäraren av moderna elektroniska enheter är skärmkvaliteten och livslängden för LCD-skärmar  till stor del beroende av precisionen och stabiliteten hos deras strömförsörjningssystem. Detta gäller särskilt för TFT (tunnfilmstransistor) LCD-moduler, som har invecklade interna strukturer inklusive boost-kretsar, digital logik, gammaspänning, TFT-omkopplarkontroll och andra funktionella enheter. Olika kraftarkitekturdesigner bestämmer direkt modulens strömförbrukning, kompatibilitet och i slutändan dess prestanda för färg och ljusstyrka. En djup förståelse av TFT-skärmens strömförsörjningslägen är avgörande för att optimera produktdesignen och säkerställa bildskärmens kvalitet.

  För att klara olika applikationsscenarier med olika storlekar och komplexitet har TFT-skärmar utvecklat olika kraftlösningar. För små moduler (som bärbara enheter eller enkla instrumentskärmar) är två grundläggande lägen vanliga: ett använder en enda VCC/VDD-strömförsörjning (t.ex. 3,3V eller 2,8V) för att aktivera interna boost- och digitala logiska kretsar, vilket kräver att alla in-/utgångssignalnivåer matchar det; den andra antar en design med dubbla spänningar, med VCC (t.ex. 3,3V) dedikerad till förstärkningskretsen och IOVCC (t.ex. 1,8V) som driver gränssnittet och logikkretsarna – här måste signalnivåerna strikt överensstämma med IOVCC. Denna flexibilitet gör det möjligt för tillverkare att effektivt anpassa LCD-skärmar för specifika applikationer och balansera strömförbrukning och prestanda.

  När applikationer övergår till krävande områden som smartphoneskärmar, där bildkvalitet och energieffektivitet är avgörande, blir strömförsörjningsschemat mer sofistikerat. Ett typiskt "smartphone-skärm"-läge använder tre oberoende kraftkanaler: VSP/AVDD (t.ex. +5,5V) driver den positiva förstärkningskretsen, VSN/AVEE (t.ex. -5,5V) betjänar den negativa förstärkningskretsen, och IOVCC (t.ex. 1,8V) hanterar gränssnittet och logiska kretsar måste matcha och logiska kretsar. Denna arkitektur säkerställer hög kontrast, breda betraktningsvinklar och snabb respons i ultratunna utrymmen, vilket visar upp höjdpunkten av avancerad LCD-modulteknik.

  För professionella eller industriella scenarier som strävar efter ultimat skärmprestanda, måste kraftlösningar innehålla djupare parameterkontroll. I sådana konstruktioner driver VCC (t.ex. 3,3V) logik och gränssnitt, medan kritiska analoga spänningar – såsom AVDD (som påverkar gammakurvor och färgkontrast), VGH (TFT-startspänning), VGL (TFT-avstängningsspänning) och VCOM (gemensam glasterminal, som påverkar skärmlikformigheten) – kräver oberoende, hantering. Erfarna tillverkare av anpassade LCD-skärmar lägger särskild tonvikt på VCOM-optimering och använder tekniker som spänningsdelande motstånd och filterkondensatornätverk för att kompensera för batchvariationer i IPS eller bredtemperaturglas. De följer också strikt avstängningsprotokoll under viloläge/avstängning för att eliminera risker för bildretention.

  Från enkelspänning till flerkanalig precisionskoordination, strömförsörjningsschemat för TFT-skärmar formar djupt varje bildruta. Att välja en anpassad LCD-skärmstillverkare som förstår och flexibelt tillämpar dessa effektlägen säkerställer att din produkt får tillförlitlig prestanda – från grundläggande display till exceptionella visuella upplevelser.
