LCM Conductive Elastomer Connectors: Den "flexibla bryggan" för elektroniska precisionsanslutningar

Mellan Liquid Crystal Display (LCM)-modulen och Printed Circuit Board (PCB) ligger en osynlig men viktig "informationsmotorväg" - LCM Conductive Elastomer Connector, allmänt känd som "Zebra Strip". Med sin unika struktur och enastående prestanda fungerar den som hörnstenen för stabila och effektiva anslutningar i moderna elektroniska enheter.

Intrikat struktur, stabil transmission

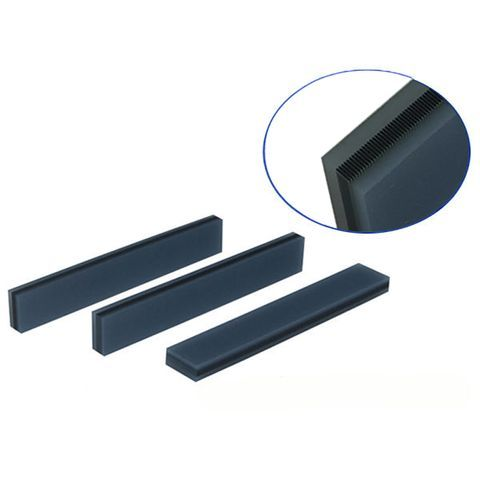

Det här är ingen vanlig remsa. Den har en exakt, alternerande skiktad struktur av ledande silikongummi och isolerande silikongummi, härdat till form. Detta skapar otaliga parallella, exakt åtskilda ledande kanaler (som liknar zebraränder). Denna design gör det möjligt för den att perfekt hantera ström- och signalöverföring mellan LCD och PCB, samtidigt som den erbjuder den inneboende vibrationsmotståndet och deformationsförmågan hos gummimaterial, vilket säkerställer långsiktiga, stabila och pålitliga anslutningar.

Effektiv montering, kostnadsoptimering

Jämfört med lödning eller stiftanslutningar är montering med ledande elastomeranslutningar besläktad med "en-klicksanslutning" - kräver endast exakt placering och applicering av lämpligt tryck. Detta förenklar produktionsprocesserna avsevärt, förbättrar automatiseringen och produktionseffektiviteten och minskar monteringskostnaderna avsevärt, vilket gör det till det idealiska valet för masstillverkning.

Nyckelvalskriterier: Parametrar dikterar framgång

För att fullt ut utnyttja dess prestanda är exakt urval avgörande:

De två materialmästarna:

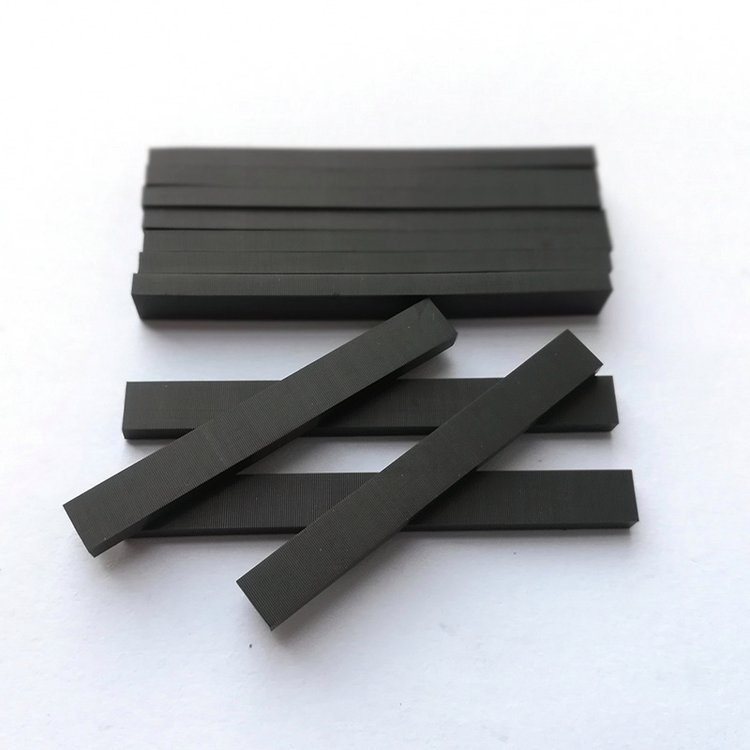

Solid silikon: Det ekonomiska valet. Måttlig elasticitet (hårdhet 35°~45°). Kräver uppmärksamhet på antistatiska åtgärder och förebyggande av deformation under transport.

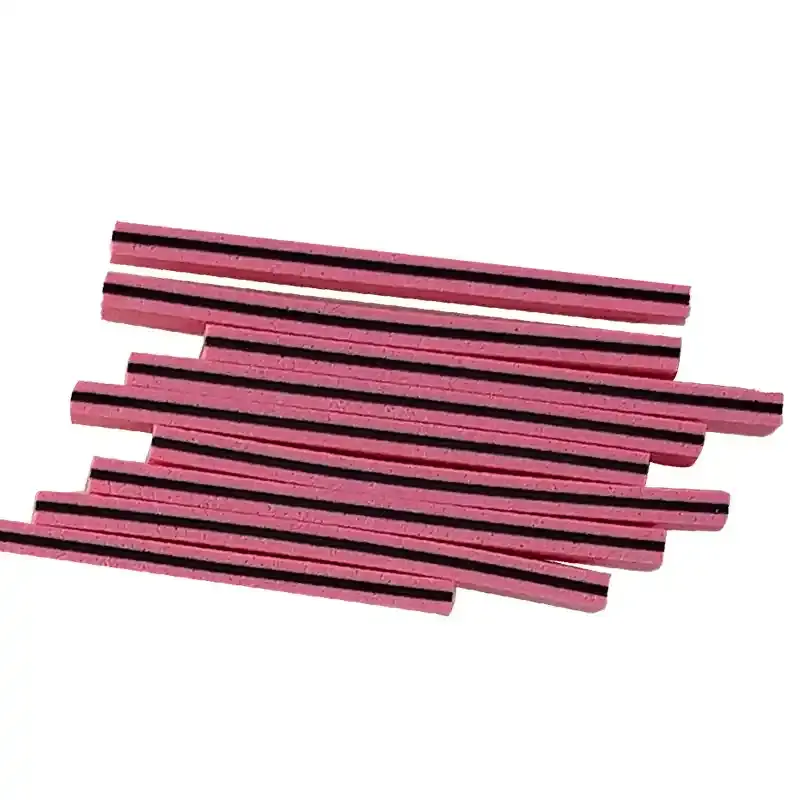

Skummad silikon (skumgummi): Mjuk och föroreningsbeständig (hårdhet 20°~30°). Utmärkt deformationsbeständighet. Kräver betoning på fuktskydd. (Hårdheten för kärnans ledande kolskikt för båda är 65°~75°).

Kärndimensionella och elektriska parametrar:

Pitch (0,05/0,1/0,18 mm): Den gyllene regeln! Se till att varje PCB-dyna täcks av minst 3 ledande lager (4-5 lager rekommenderas för 0,05 mm delning). Detta är grunden för signalintegritet.

Konduktivt lagerbredd (0,4~1,0 mm): Påverkar den totala anslutningens hårdhet och höjddesign. Allmän regel: Anslutningsbredd ≤2,0 mm par med 0,6 mm ledande skikt; ≥2,0 mm par med 0,8 mm.

Tiltvinkel (Konduktivt lagerlutning): Normalt kontrollerad till ≤2°.

Höjd (Kritisk!): Beräkningsformel: Anslutningshöjd = h × (1 + Kompressionsförhållande). h är det teoretiska gapet mellan LCD-stegets undersida och PCB-överytan efter montering (h = PCB Ythöjd - Metallramtjocklek - Ribbhöjd - LCD ITO-tjocklek).

Kompressionsförhållande (livslinje!): Behåll strikt 10%~15%! Under 10 % riskerar dålig kontakt och instabil impedans; över 15 % kan krossa kontakten eller skeva kretskortet, vilket kan orsaka monteringsfel eller skada.

Elektrisk prestanda: Det ledande skiktets resistivitet måste vara extremt låg (t.ex. YET-typ ≤1,1 Ω·cm), och det isolerande skiktets resistivitet extremt hög (≥10^12 Ω·cm), vilket säkerställer effektiv ledning och perfekt isolering.

Breda tillämpningar, allestädes närvarande

Från fickräknare, smarta mätare och medicinska bildskärmar, till bildskärmar för bilar, industriella kontrollgränssnitt och kommunikationsenheter, LCM-ledande elastomerkontakter, med sin kompakta storlek, höga tillförlitlighet och enkla montering, fungerar som de "okända hjältarna" som lyser upp skärmar i otaliga elektroniska enheter.

Slutsats

En liten Zebra Strip bär betydande anslutningar. Att på djupet förstå dess materialegenskaper och exakt kontrollera nyckelparametrar (särskilt regeln för tonhöjdstäckning, kompressionsförhållande och höjdberäkning) är centralt för att säkerställa stabil skärmprestanda och långvarig drift av elektroniska enheter. Välj en professionell och pålitlig ledande elastomer-kopplingslösning för att ingjuta stabilitet i dina elektroniska precisionsanslutningar!
