Precisionsdansen av ljus och skugga: Utforska LCD-skärmteknikens inre funktioner

I varje hörn av den digitala tidsåldern har flytande kristallskärmar tyst förvandlat vår visuella upplevelse genom sin unika charm. Denna till synes enkla men djupt vetenskapliga teknik visar upp den perfekta integrationen av teknik och konst genom en sofistikerad "dans av ljus och skugga."

Flytande kristaller: Den intelligenta bron mellan ljus och elektricitet

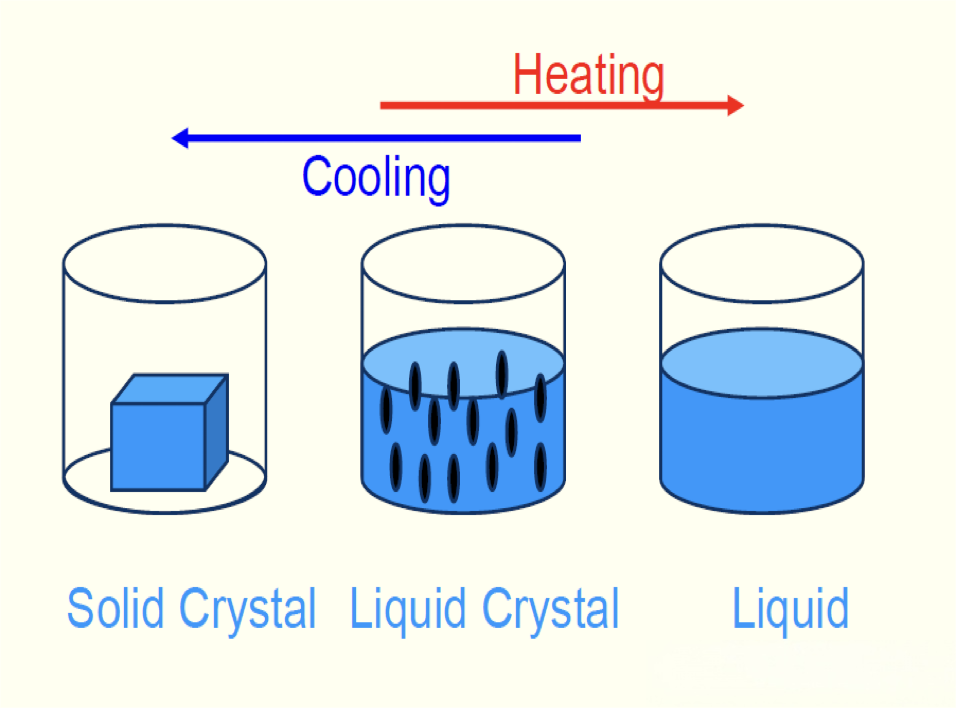

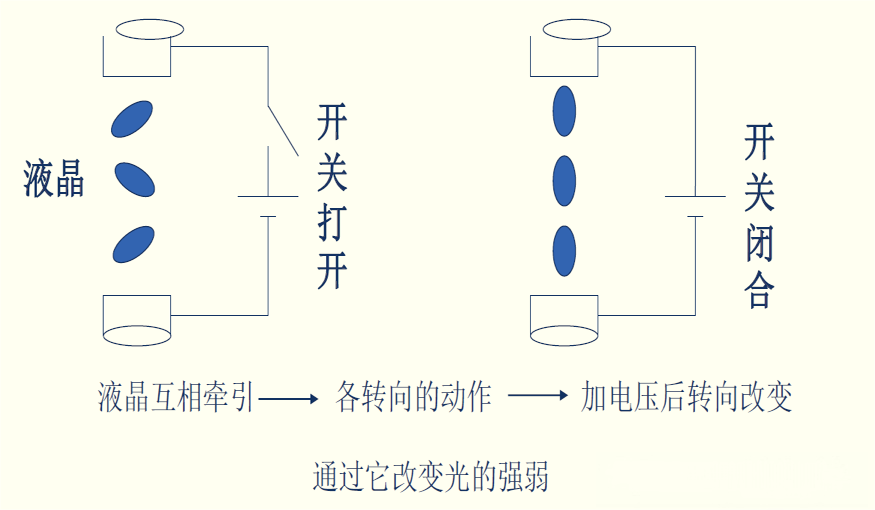

  Flytande kristaller, dessa anmärkningsvärda material som existerar mellan fast och flytande tillstånd, fungerar som huvudpersonerna i denna föreställning. Deras molekyler upprätthåller det regelbundna arrangemanget av kristaller samtidigt som de besitter vätskors flytande egenskaper. När ljus passerar genom dessa ordnade molekyler sker en fantastisk omvandling - ljusets polarisationsriktning är exakt kontrollerad. Ännu mer häpnadsväckande är att denna styrning kan regleras av spänning: ju högre spänningen är, desto större vändningsvinkel för flytande kristallmolekylerna, och följaktligen ändras ljustransmittansen i enlighet därmed. Denna sofistikerade elektrooptiska egenskap ligger i hjärtat av LCD-tekniken.

Polarisatorer: The Delicate Symphony of Light Gates

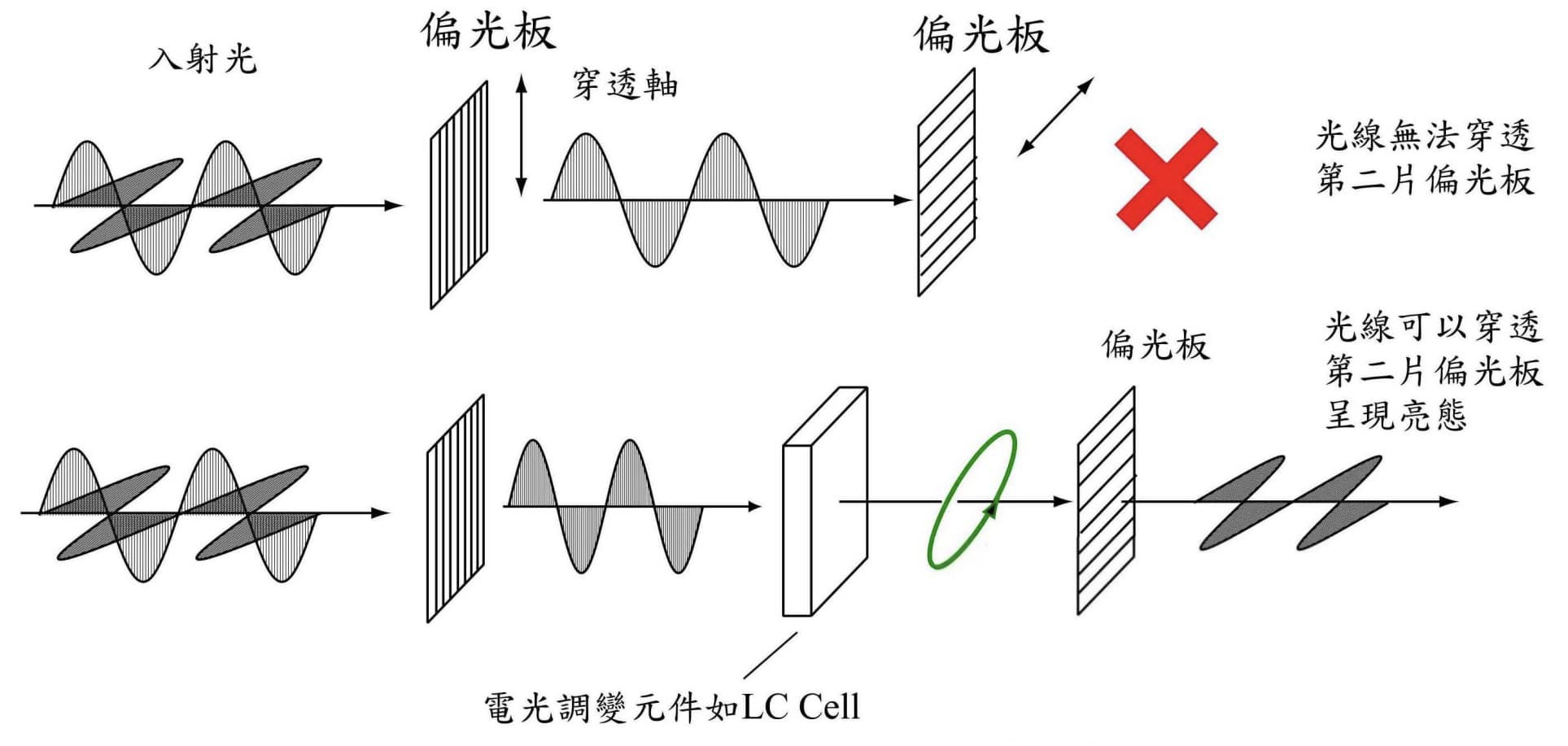

  Polarisatorer spelar en avgörande roll för att förstärka denna dans av ljus och skugga. De fungerar som perfekt synkroniserade danspartners, arrangerade i ömsesidigt vinkelräta riktningar. När naturligt ljus passerar genom den första polarisatorn och blir linjärt polariserat, bestämmer flytande kristallmolekylerna hur mycket ljuset ska roteras baserat på den applicerade spänningen. Om det roterade ljuset är i linje med den andra polarisatorns riktning, passerar det jämnt igenom; om den är felinriktad är ljuset blockerat. Denna exakta koordination möjliggör känsliga övergångar från ljus till mörker.

Precisionsstruktur: Den perfekta flerskiktsscenen

  Bakom denna föreställning ligger en minutiöst skiktad arkitektur. Två glassubstrat belagda med transparenta ledande filmer bildar scenplattformen, mellan vilken ett tunt lager av flytande kristallmaterial fylls. Perifera tätningsstrukturer säkerställer att flytande kristaller fungerar i en idealisk miljö, medan ytpolarisatorerna fungerar som scengardiner och reglerar den slutliga visuella effekten. Varje komponent utför sin plikt och upprätthåller tillsammans detta skådespel av ljus och skugga.

TFT Array: Precisionsledaren av pixlar

  Den sanna intelligensen manifesteras i precisionskontroll på pixelnivå. Thin-Film Transistor (TFT)-arrayen fungerar som ett intrikat kommandosystem, där varje pixel är utrustad med en oberoende TFT-switch. När avsökningssignaler anländer aktiveras motsvarande transistorer, vilket gör att datasignaler kan skrivas; efter signalskrivning stängs transistorerna av och förlitar sig på lagringskondensatorer för att upprätthålla spänningsstabilitet. Med en skärm med 1024×768 upplösning som exempel, innehåller den faktiskt över 2,35 miljoner sådana mikrokontrollenheter, som arbetar i koordination med häpnadsväckande hastigheter för att uppnå exakt bildåtergivning.

Bildresan: Från vitt ljus till en färgstark värld

  Den fullständiga avbildningsprocessen liknar en noggrant koreograferad balett: bakgrundsbelysningen avger enhetligt vitt ljus, som passerar genom det kontrollerade flytande kristallskiktet, genomgår polarisationsmodulering och sönderdelas sedan i röda, gröna och blå primära färger genom färgfilter. Dessa basfärger av varierande intensitet blandas i olika proportioner och presenterar i slutändan en levande, färgstark värld framför våra ögon. Noterbart är att LCD-skärmen själv inte avger ljus; den fungerar mer som en intelligent ljusventil, som uppnår displayeffekter genom att exakt kontrollera passagen av bakgrundsbelysning.

I den här eran av ständigt framväxande aktiva ljusemitterande displayteknologier behåller LCD-skärmar fortfarande viktiga positioner med sina unika fördelar. De lär oss att de mest eleganta lösningarna ofta innebär att inte skapa ljus, utan intelligent styra det. Denna strävan efter precisionskontroll förkroppsligar inte bara toppen av ingenjörsteknologi utan visar också mänsklighetens djupa förståelse för samspelet mellan ljus och materia. Allt eftersom tekniken fortsätter att utvecklas, fortsätter denna klassiska LCD-teknik att frodas med förnyad vitalitet inom nya applikationsområden.
