LCM: Display Engine of Smart Devices - En djupgående analys av LCD-modulernas tekniska kärna

I moderna elektroniska enheter fungerar LCD-skärmen som medium för informationspresentation, och dess prestanda påverkar direkt användarupplevelsen. Kärnteknologin som verkligen bestämmer bildkvalitet och tillförlitlighet är LCM (LCD-modul). Den här artikeln ger en djupgående utforskning av den tekniska arkitekturen hos LCM och deras avgörande roll i visningsfältet.

Teknisk definition och sammansättning av LCM

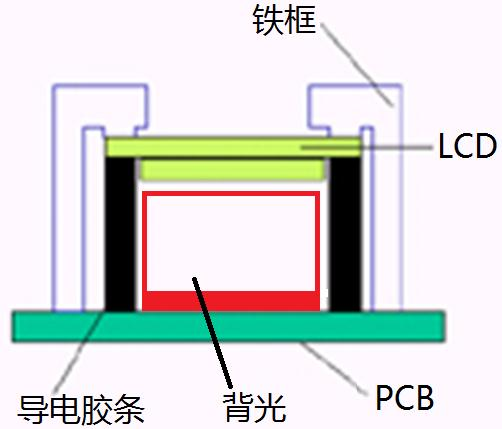

En LCM (LCD-modul) är en högintegrerad bildskärmslösning som organiskt kombinerar flytande kristalldisplayenheter, drivkretsar, kontrollchips, PCB-substrat, bakgrundsbelysningssystem och strukturella komponenter. Denna integrerade design förenklar inte bara monteringsprocessen för OEM-tillverkare utan, ännu viktigare, säkerställer optimal prestandamatchning för displaysystemet.

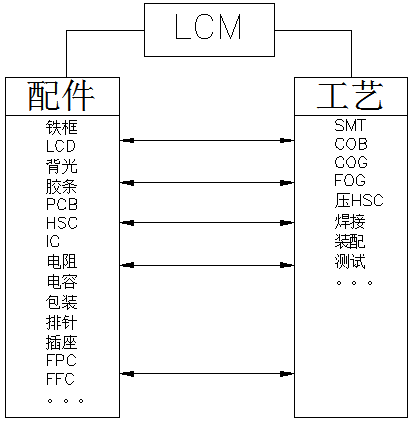

Ur ett tekniskt perspektiv innehåller en standard LCM följande kärnkomponenter:

Displaykärna: LCD-skärm och drivchips

Kretssystem: PCB-kort, motstånd, kondensatorer och andra passiva komponenter

Anslutningssystem: FPC/FFC flexibla kretsar, stifthuvuden och uttag

Struktursystem: Metallram, packningar, bakgrundsbelysningsmoduler

Analys av kärntillverkningsprocesser

I LCM-tillverkningsprocessen säkerställer kombinationen av olika specialiserade tekniker en stabil produktion:

SMT-process

Möjliggör komponentplacering med hög densitet, vilket säkerställer precision och konsekvens i kretsanslutningar. Detta är den grundläggande processen i modern elektroniktillverkning, vilket ger en stabil kretsgrund för bildskärmskörning.

COG Process

Fäster frekvensomriktarens IC direkt på glassubstratet. Denna process minskar modulstorleken avsevärt och förbättrar anslutningssäkerheten, vilket gör den lämplig för applikationer med strikta utrymmeskrav.

IMMA-process

Uppnår exakt koppling mellan flexibla kretsar och glassubstratet. Denna teknik kräver extremt hög inriktningsnoggrannhet för att säkerställa stabil signalöverföring.

COB-process

Fäster ICs direkt på PCB och skyddar dem med hartsförsegling. Denna process förbättrar modulens mekaniska styrka och anti-interferensförmåga.

Teknisk analys av diversifierade strukturella lösningar

Som kärnan i displaysystemet bestämmer den strukturella lösningen av en LCM direkt dess tillämpningsområde och prestanda:

Grundläggande COG-lösningar

LCD + COGIC: Den mest kompakta strukturella designen

LCD + COGIC + PIN: Ger pålitlig stiftanslutning

LCD + COGIC + FPC: Möjliggör flexibel kretslayout

LCD + COGIC + HSC: Förbättrar kontakternas tillförlitlighet

TAB Bonding Solution

Använder anisotropisk ledande film för att uppnå anslutning mellan TCP och glas, vilket ger utmärkt prestanda i specifika applikationer.

COB integrationslösning

Bonds driver IC:er direkt på kretskortet, vilket ger en starkare miljöanpassning och mekanisk stabilitet för modulen. I kombination med touchfunktion (LCD + COBIC + TK) kan den uppfylla de komplexa kraven för applikationer för interaktion mellan människa och maskin.

Tekniska överväganden för anpassad utveckling

Vid utvecklingen av anpassade LCD-skärmar behöver flera tekniska dimensioner övervägas omfattande:

Displayprestandaparametrar: Upplösning, färgdjup, svarstid

Miljöanpassningsförmåga: Drifttemperaturområde, vibrationsbeständighet

Gränssnittskompatibilitet: Matchar signalkraven för huvudstyrplattformen

Energieffektivitetsindikatorer: Att klara energibudgeten för slutprodukter

Genom vetenskaplig design på systemnivå kan anpassade LCD-skärmar perfekt passa de tekniska kraven för specifika tillämpningsscenarier, vilket ger differentierade visningsupplevelser för slutprodukter.

Teknikutvecklingstrender

Med den ständiga utvecklingen av bildskärmstekniken utvecklas LCM:er mot högre integration, lägre strömförbrukning och starkare funktionalitet. Nya HMI-moduler för interaktion mellan människa och maskin integrerar pek-, display- och datorfunktioner på djupet, vilket ger smarta enheter mer intuitiva interaktiva upplevelser.
