Optiska filmer i bakgrundsbelysningsmoduler: Nyckelteknologier som lyser upp varje LCD-skärm

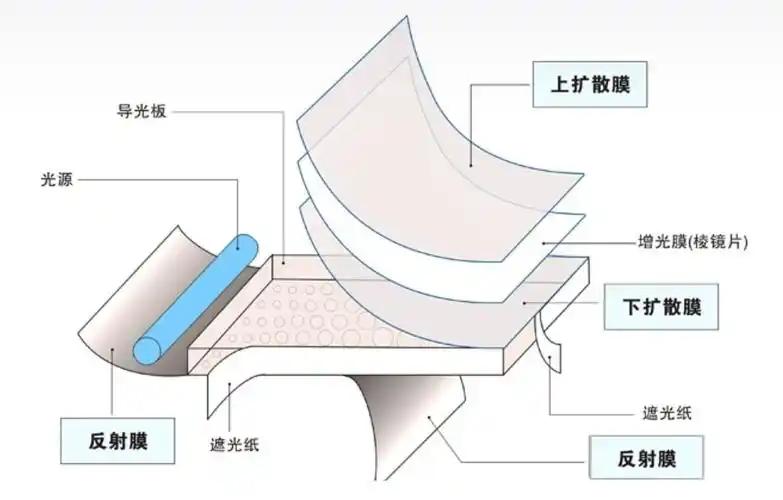

I en värld av LCD-skärmar (Liquid Crystal Displays) är bakgrundsbelysningsmodulen en av de centrala komponenterna som bestämmer skärmens prestanda. Som tillverkare av LCD-skärmar förstår CNK Electronics Co., Ltd. att en bakgrundsbelysning inte bara är en ljuskälla. Det är en nyckelteknologi som, genom exakt optisk design, förvandlar punktljuskällor till enhetlig, hög ljusstyrka och hög kontrast ytbelysning, vilket ger LCD-skärmar deras livliga visuella liv. Speciellt idag, med den ökande efterfrågan på marknaden för skräddarsydda LCD-skärmar, har den optiska prestandan hos bakgrundsbelysningsmodulen blivit en avgörande faktor för att uppnå differentierade visningseffekter. Denna prestanda beror till stor del på en serie exakt koordinerade optiska filmer i den. De fungerar som bakgrundsbelysningens "neurala nätverk" och kontrollerar noggrant ljusets riktning, effektivitet och enhetlighet.

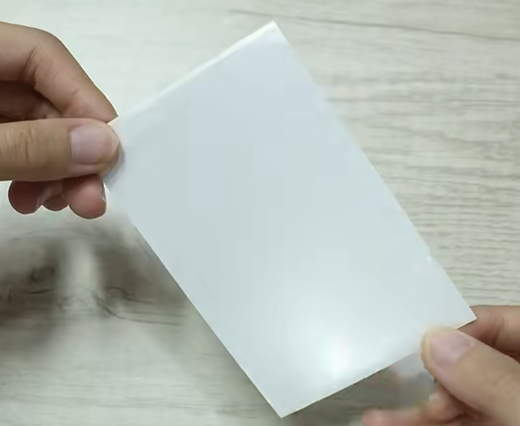

Reflektorark: Grunden för ljuseffektivitet

Längst ner på bakgrundsbelysningsmodulen fungerar reflektorarket som "grunden för ljuseffektivitet", ansvarig för att omdirigera ströljus tillbaka in i ljusledarplattan för att förbättra användningen. Beroende på applikationskrav är reflektorer huvudsakligen kategoriserade enligt följande:

Vit reflektor:Såsom E20, RW-serien, med tjocklek från 0,05 ~ 0,2 mm, reflektivitet runt 80% ~ 90% och som har en viss ljustransmittans. Lämplig för de flesta vanliga bakgrundsbelysningsdesigner.

Silverreflektor:Vanligtvis vit på ena sidan och silver på den andra, mycket tunn (0,04~0,065 mm), med hög reflektionseffektivitet (90%~98%) och utmärkta ljusblockerande egenskaper. Används ofta i scenarier som kräver hög ljusstyrka.

Flerskiktsfilmreflektor (ESR):Använder flerskiktsfilmteknik, integrerar över tusen lager inom 65 mikron. Den innehåller ingen metall men har ett spegelliknande metalliskt utseende. Som en högeffektiv reflektor uppnår ESR en reflektionsförmåga på över 98 % över hela synligt ljusspektrum, vilket gör den idealisk för högpresterande bakgrundsbelysningssystem.

Vid anpassning av LCD-moduler påverkar valet av reflektorark direkt bakgrundsbelysningens enhetlighet och energieffektivitet, vilket representerar det första steget i optisk design.

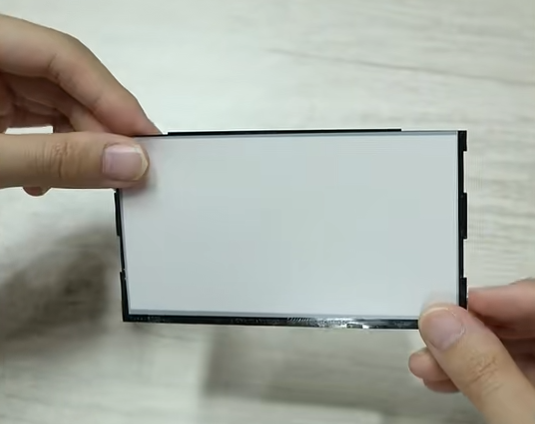

Ljusblockerande film / aluminiumfolie (ALF): Kontrollerar ljus- och interferensgränser

Ljusblockerande filmer används främst för att förhindra ljusläckage från bakgrundsbelysningens sidor och kan ge elektromagnetisk avskärmning. Vanliga typer inkluderar:

Bright Silver Dragon:Glansfull yta, tjocklek 0,05-0,1mm, goda ljusblockerande egenskaper och ledande. Lämplig för industriella miljöer som kräver störningsskydd.

Matt Silver Dragon:Relativt matt yta, tunn (vanligtvis 0,05 mm för ett lager), har viss ljustransmittans och är ledande.

Vit kantremsa:Har viss ljusgenomsläpplighet, tjocklek 0,05-0,08 mm, icke-ledande. Används vanligtvis inom allmän konsumentelektronik.

Svart och vit enkelsidig tejp:Kan appliceras på sidorna av bakgrundsbelysningen när det finns strikta krav på icke-konduktivitet och inget sidoljusläckage.

Dessa material spelar rollen som "optiska väktare" i ramdesignen på LCD-skärmar, vilket säkerställer ingen störning av ströljus utanför visningsområdet.

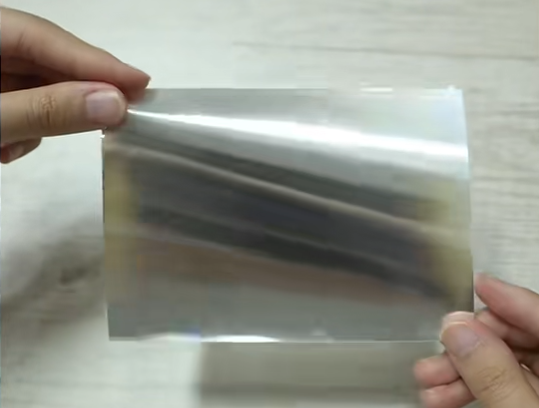

Diffuserark: Skapa en enhetlig ljusduk

Som den "homogeniserande mästaren" bland optiska filmer sprider diffusorarket ljus genom dis, vilket eliminerar spår av punktljuskällor för att skapa mjuk och enhetlig bakgrundsbelysning. Beroende på bakgrundsbelysningstyp och applikation är diffusorer indelade i:

Bakgrundsbelysning i botten:Har vanligtvis lim på ena sidan, hög grumlighet (~90%), transmittans endast cirka 40%; tjocklek vanligtvis mellan 0,18~0,3 mm för bottenbelysning. Vanliga modeller: MB433P, MB533.

Bakgrundsljusspridare för sidan:Den vanligaste tjockleken är 0,09 mm. Vanliga modeller: TPRA90 (0,09 mm), AJ-75 (0,075 mm). Transmittans 65%-80%, dis 75%-90%.

Färgskärmens bakgrundsbelysningsdiffusorer: Använd vanligtvis en design med två ark:

Bottenspridare:Placerad mellan ljusledarplattan och ljusstyrkeförbättringsfilmen (BEF), homogeniserar ljus som emitteras från ljusledarplattan. Vanligt använda material: t=0,065 mm, relativt hög dis (~84%), hög transmittans (~98%).

Toppspridare:Placerad ovanför BEF, tjänar en skyddande roll och hjälper till att förhindra moirémönster. Vanligt använda material: t=0,05 mm, relativt låg grumling (~29%), transmittans 90%.

Rätt val och kombination av diffusorark är nyckeln för att säkerställa enhetlig, fläckfri visning i LCD-moduler.

Brightness Enhancement Film (BEF): Den optiska motorn för att öka ljusstyrkan

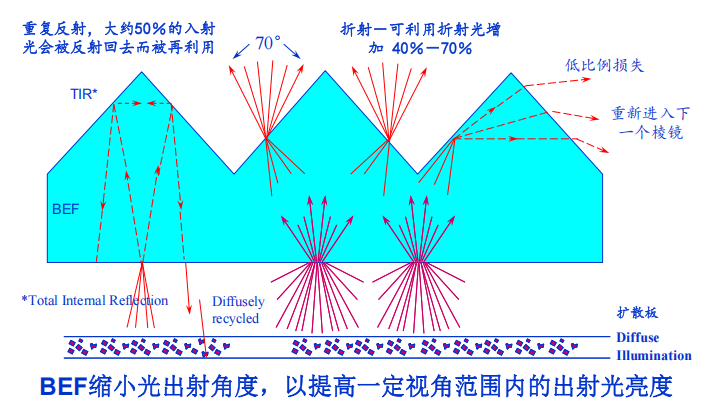

För färg-TFT och andra LCD-skärmar är ljusstyrkan en kritisk specifikation. BEF fungerar som "ljusstyrkaförstärkaren" bland optiska filmer och koncentrerar spritt ljus genom en speciell prismastruktur, där varje film ger cirka 40%-50% ljusstyrka. Att använda två filmer i kombination kan multiplicera ljusstyrkan. Dess princip innebär att man använder en mikroprisma för att styra ljusvägen, vilket gör att det mesta ljuset strömmar ut vinkelrätt mot skärmen, vilket avsevärt ökar frontens ljusstyrka utan att ändra energiförbrukningen. BEF har blivit en oumbärlig komponent i färgskärmsbakgrundsbelysning i medelhöga till högklassiga färgskärmar, särskilt flitigt använt i högpresterande skräddarsydda LCD-skärmar för industriell kontroll, medicin, fordon och andra applikationer.
