Djupdyka in i lågtemperaturpolykiselteknologi: TFT-skärmkärna och industriella tillämpningar

Översikt över tunnfilmstransistorteknik

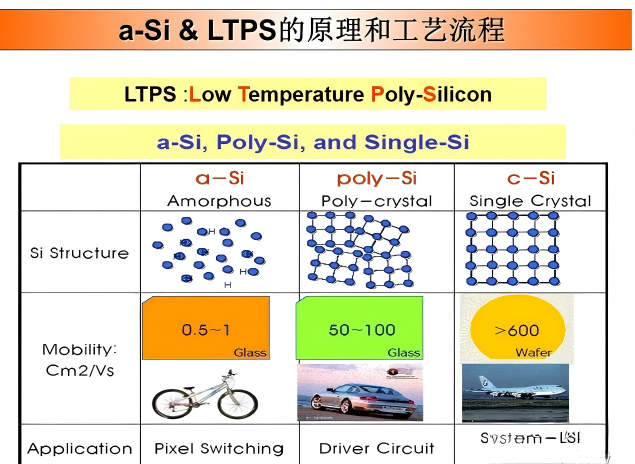

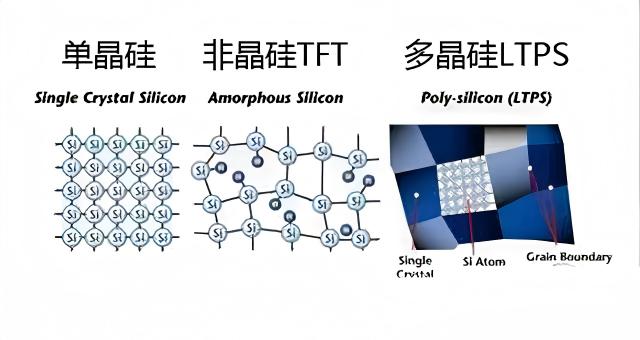

I moderna displaypaneler med aktiv matris fungerar tunnfilmstransistorn (TFT) som kärndrivningskomponenten. Den kanalaktiva regionen är i första hand gjord av kiselmaterial. Baserat på process- och prestandaskillnader klassificeras TFT huvudsakligen i tre typer: amorft kisel (a-Si), lågtemperaturpolykisel (LTPS) och högtemperaturpolykisel (HTPS).

Bland dessa har lågtemperaturpolykisel (LTPS)-teknologi blivit det vanliga valet för 6:e ​​generationens och under produktionslinjer på grund av dess utmärkta elektronrörlighet, låga strömförbrukning, höga upplösning och relativt enkla tillverkningsprocess.

Fördjupad analys av LTPS-TFT-strukturkonstruktion

Såsom visas i figur 1 består en typisk LTPS-TFT-struktur av typ LDD (lätt dopad drain) primärt av ett substrat och ett buffertskikt. Substratet är vanligtvis tillverkat av alkalifritt optiskt glas av displaykvalitet, på vilket ett buffertskikt av kiseldioxid (SiO2) eller en dubbelskiktig SiO2/SiNx-struktur är avsatt.

Nyckelfunktionen för detta buffertskikt är att förhindra metalljoner från glaset från att diffundera in i det aktiva polykiselområdet, och därigenom undertrycka defektbildning och läckström.

Jämfört med enskikts SiO₂ har SiNx (kiselnitrid) en högre dielektricitetskonstant (SiO₂ ~4, SiNx 6–8), vilket ger bättre motstånd mot nedbrytning, barriärprestanda och oxidationsreparationsförmåga. Kiselnitrid framställd av PE-CVD kan ha en syrehalt så hög som cirka 10²² cm⁻³, vilket säkerställer enhetens stabilitet.

För polykristallisationsprocessen måste det amorfa kiselskiktet omvandlas till ett polykiselskikt. Vanliga metoder inkluderar fastfaskristallisation, metallinducerad lateral kristallisation (t.ex. nickelinducerad) och laserkristallisation.

 Bland dessa uppnår laserkristallisation kristallisering genom momentan högtemperatursmältning, vilket ger hög effektivitet och enhetliga korn. Det bör dock noteras att om en dubbelskiktad SiO2/SiNx-buffertstruktur används, kan ett väteexplosionsfenomen inträffa under laserkristallisation, vilket leder till defekter.

Lösningar inkluderar att utföra en dehydreringsbakning före laserkristallisering, eller att använda en enkellagers SiO2-struktur med extremt låg vätehalt.

LDD-teknik involverar lågdosjonimplantation i source/drain-områdena inuti porten, exakt styrning av dopningskoncentrationen för att bilda en koncentrationsbuffertzon med hög serieresistans. Detta reducerar effektivt den lokala elektriska fältgradienten, undertrycker läckström och undviker den heta bärareffekten.

Industriella applikationer och professionella displaylösningar

I takt med att bildskärmstekniken utvecklas mot högre upplösning, lägre strömförbrukning och tunnare formfaktorer har LTPS-TFT blivit en kritisk teknisk väg för bildskärmspaneler i mellan till hög kvalitet. Vid praktisk produktimplementering är den övergripande designen och tillverkningsförmågan hos displaymoduler lika viktiga.

Inom detta område är CNK (förkortning för CNAOKE Electronics) ett specialiserat teknikföretag som är engagerat i utveckling, produktion och försäljning av displayenheter och interaktiva HMI-produkter (mänsk-maskin-gränssnitt), erkänd som ett "specialiserat, raffinerat, distinkt och innovativt" företag.

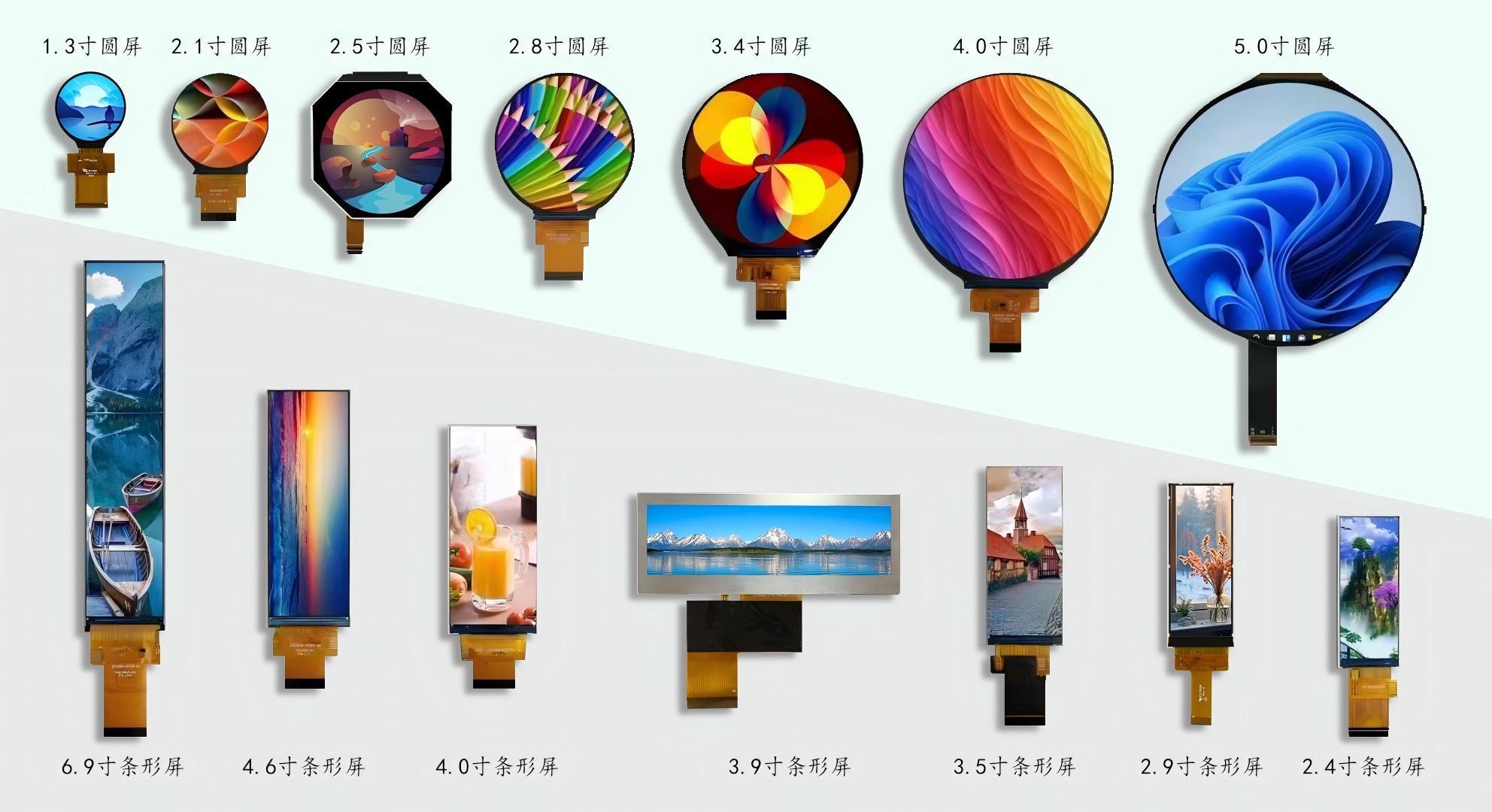

Dess huvudprodukter inkluderar monokroma LCD-skärmar och monokroma moduler, 0,96- till 15,6-tums TFT-displaymoduler, OLED-moduler och interaktiva HMI-moduler, som ofta används inom industriell kontroll, smarta hem, medicinsk utrustning, bildskärmar för fordon och många andra områden.

Oavsett om det gäller grundläggande skärmbehov med LCD-skärmar eller högpresterande lösningar som krävs av LCD-skärmstillverkare, tillhandahåller CNK skräddarsydda, kostnadseffektiva lösningar. Med hjälp av avancerade produktionslinjer och ett strikt kvalitetskontrollsystem fortsätter CNK att leverera stabila, centrala bildskärmskomponenter till sina kunder.

Slutsats

Från kärnan i LTPS TFT-teknik till integrering och optimering av kompletta bildskärmsmoduler, alla framsteg inom bildskärmsindustrin är beroende av synergi mellan material, processer och designmöjligheter. CNK kommer att fortsätta att fördjupa sin närvaro inom display och interaktion mellan människa och maskin, vilket hjälper fler slutprodukter att uppnå tydligare och smartare displayupplevelser.
