Erövra visuella smärtpunkter: lösningar för varm-kall färgskiftning i LCM/INCELL-displaymoduler

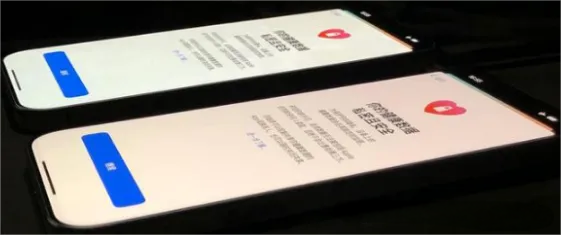

När du sveper över skärmen på den senaste flaggskeppssmarttelefonen, har du någonsin märkt subtila tonala skillnader på båda sidor - den ena lutar varmgul, den andra kallblå? Denna irriterande varma-kalla färgförskjutning representerar en kärnutmaning för avancerade displaymoduler, särskilt i LCM (Liquid Crystal Module) och avancerade INCELL-teknologier (In-Cell Touch), där färgkonsistens direkt påverkar användarupplevelsen och varumärkets rykte. Den här artikeln analyserar djupgående dess orsaker och ledande branschkontrollstrategier.

I. Bovarna bakom Color Shift: Variable Games in Precision Structures

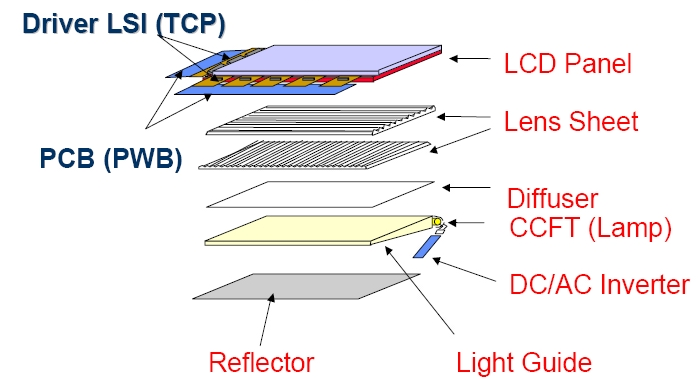

LCM/INCELL-moduler är intrikat staplade av TFT-glas, färgfilter (CF), övre/nedre polarisatorer, flytande kristalllager och bakgrundsbelysningssystem. Färgskiftning uppstår från små fluktuationer inom tre kritiska områden:

1. Spektral diskrethet hos bakgrundsbelysningslysdioder

Som "ljuskällans motor" kan batchvariationer i LED-chips orsaka färgtemperaturfluktuationer på tusentals Kelvin (t.ex. ±0,02 färgkoordinatavvikelse motsvarar ett 4500K–10.000K spännvidd), vilket direkt skapar varma-kalla klyftor på skärmen.

2. Variationer av optiska egenskaper i polarisatorer

När ljustransmittansen avviker med mer än 5 % störs energibalansen för RGB (RGB-ljus), vilket utlöser nyansskiftningar.

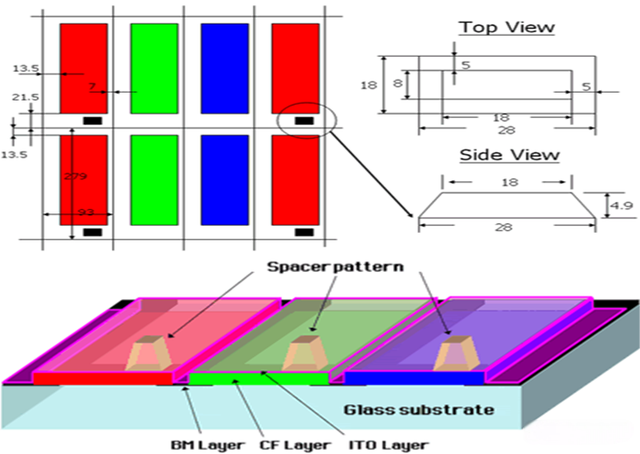

3. Nanoskala skillnader i CF-skiktets färgresistfilmtjocklek (kärnfaktor)

En beläggningstolerans på ±0,05μm kan förskjuta färgkoordinaterna med ±0,03, vilket motsvarar en färgtemperaturskillnad på över 1000K! Fenomenet "yin-yang-skärm" - där vänster sida ser gul ut och höger blå - härrör mestadels från detta.

II. Samarbete i full kedja: ett systematiskt tillvägagångssätt för att utrota färgskifte vid dess källa

Ledande tillverkare har komprimerat färgkoordinatfluktuationer till ±0,01 (färgtemperaturskillnad inom ±900K) genom end-to-end processförfining:

▶ Materialspårbarhet: Batchlåst konsistens

·Koordinerad inköp av LCD-bakgrundsbelysning:

En stor tillverkare förlager 500 000 LCD-paneler av samma sats för ett enda projekt, matchade med homologa bakgrundsbelysnings-LED, som styr färgkoordinatvariation inom ±0,015.

· Dedikerad polarisatorkälla:

Blandning av polarisatorer från olika leverantörer orsakade en gång färgkoordinatavvikelser som översteg 0,02 i en batch, vilket ledde till en 12% skrothastighet.

▶ Optisk matchning: Exakt synkronisering av lysdioder och CF

·Standard färgomfångslösningar:

Silikatfosforlysdioder använder en "två stora färgblock + fyra små färgblock" blandningsstrategi (t.ex. Jufei Optoelectronics F-blockschema), med färgkoordinatkontroll vid ±0,01.

· Lösningar med högt färgomfång:

RG-lysdioder kräver 1:4 och 2:3 blockkorsförhållande matchning; en flaggskeppstelefon uppnådde ±900K färgtemperaturkontroll via denna metod.

▶ Processinnovation: Nanoskalakontroll av CF-beläggning

Laserinterferometrar introduceras för att övervaka filmtjockleken i realtid, vilket minskar färgresistenstoleransen från ±0,05μm till ±0,03μm. Detta ökar utbytet från 82 % till 95 % och förbättrar färgkoordinatens konsistens med 40 %.

III. Terminalvalidering: Den sista milen från labb till användarupplevelse

Massproduktionskontroll kräver rigorösa scenariotester:

· Extreme Corner Prov Testing:

 Extrahera 100 prover med extrema färgkoordinatvärden (max/min X/Y) för subjektiv utvärdering av klienter. Ett surfplatteprojekt med en färgtemperaturskillnad på 1500K fick endast 37 % acceptans från användaren, vilket tvingade fram en omkalibrering av produktionslinjen.

· 3 gamma dynamisk kompensation:

Färgtemperaturkalibrering på mjukvarunivå via R/G/B-förstärkningsjustering. Att justera gammavärdet från 2,2 till 2,6 kan sänka skärmens färgtemperatur från 6500K till 5500K, vilket effektivt neutraliserar kalla toner.

Att erövra varm-kall färgskifte är inte ett genombrott på en punkt utan ett djupt samarbete mellan LCM-tillverkare, bakgrundsbelysningsleverantörer och terminalvarumärken. Branschen har uppnått ±0,01 färgkoordinatprecision, men användarens uppfattning utvecklas till storleksordningen 0,005. Från kvantprickfosforer till perovskiteteknologier, nästa generations materialinnovationer kommer att fortsätta skjuta färgnoggrannheten i displaymoduler till nya gränser – eftersom den ultimata enhetligheten för varje tum av skärmen är ett högtidligt åtagande för visuell upplevelse.
