Ram: Analysera den grundläggande strukturella komponenten i LCD-moduler

  En LCD-modul (LCM) är en integrerad produkt som kapslar in displayfunktioner i en fristående modul. Den består vanligtvis av en LCD-skärm, PCB-drivkretsar, en bakgrundsbelysningsenhet, kontakter och nödvändiga strukturella komponenter. Som tillverkare av LCD-skärmar, när vi designar och producerar olika standard- och skräddarsydda LCD-skärmar, väljs och optimeras varje komponent utifrån dess specifika funktion. Ramen (även kallad metallramen eller bezel) är ett sådant grundläggande tillbehör som fyller en central strukturell roll.

I. Primära funktioner för ramen i en LCM

Inom en LCD-modul fyller ramen i första hand tre grundläggande men avgörande fysiska funktioner:

Mekaniskt stöd och fixering

Ramen ger en styv yttre ram för de relativt ömtåliga interna komponenterna i LCM, såsom LCD-glaset, PCB och bakgrundsbelysningsenheten. Styvheten som erbjuds av dess metallmaterial förhindrar effektivt att modulen deformeras eller skadas på grund av stress under transport, montering eller användning, vilket säkerställer övergripande strukturell stabilitet. För en skräddarsydd LCD-skärm måste ramens mått och form vara exakt anpassad till den övergripande designen.

Möjliggör jordning och elektromagnetisk skärmning

I många tillämpningsscenarier måste LCD-moduler ha en viss nivå av immunitet mot elektromagnetiska störningar. Genom att korrekt ansluta ramen till systemets jordledning bildas ett effektivt skärmskikt. Detta hjälper till att minska påverkan av externa störningar på de interna drivkretsarna och undertrycker modulens eget signalläckage, vilket förbättrar den övergripande elektromagnetiska kompatibiliteten (EMC) för slutprodukten.

Säkerställa tillförlitligheten hos elektriska anslutningar

I konstruktioner som använder ledande elastomeranslutningar (zebraremsor) för att ansluta LCD-panelen till drivkretskortet, ger ramen, genom sina exakta dimensioner och klämkraft, enhetlig och stabil kompression för dessa remsor. Detta är nyckeln till att säkerställa tillförlitlig elektrisk ledning och stabilt kontaktmotstånd mellan de två delarna, vilket direkt påverkar stabiliteten på displayens utdata.

II. Rammaterialval: Balancing Engineering Practice

En infattnings prestanda, kostnad och lämplighet beror på dess basmaterial och ytfinish. Baserat på långvarig produktionserfarenhet motsvarar olika typer av LCD-moduler och applikationsmiljöer vanligtvis följande materialvalslogik:

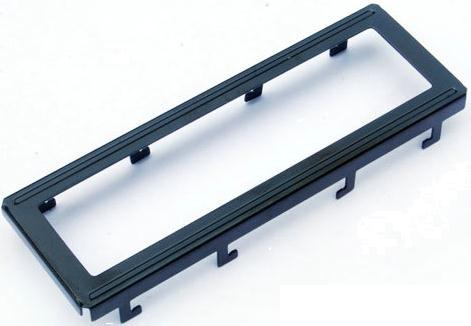

SPCC (Kallvalsat stål, med svart elektroforesfinish)

Det mest konventionella och kostnadseffektiva alternativet. Används i stor utsträckning i kostnadskänsliga mono LCM och vissa små TFT-moduler. Den svarta elektroforesfinishen ger grundläggande rostbeständighet och ett enhetligt svart utseende, men dess yta har dålig lödbarhet.

SPCC (med nickelplätering)

Väljs när vissa delar av ramen (som monteringsstift) behöver lödas direkt på huvudkretskortet. Det nickelpläterade skiktet ger bättre lödbarhet och oxidationsbeständighet.

SECC (galvaniserad stålplåt)

Används vanligtvis i större TFT-displaymoduler. Ytans zinkskikt ger den utmärkta korrosionsskyddsegenskaper, vilket gör den lämplig för produkter som kräver högre långsiktig miljöpålitlighet, även om dess yta inte heller är idealisk för direktlödning.

CHP (plåt)

Väljs när designen kräver att ramen har ett stort antal stift som behöver lödas, och där lödfogens kvalitet och effektivitet är avgörande. Det ger optimal lödbarhet, men själva basmaterialet har en genomsnittlig rostbeständighet.

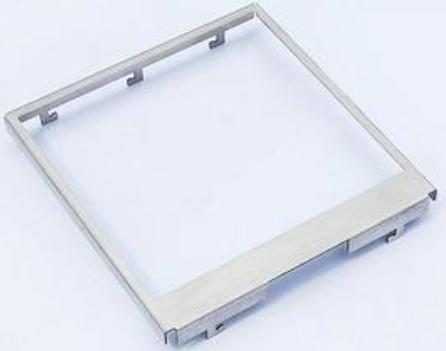

Rostfritt stål (t.ex. SUS304)

Används inom områden med speciella krav, såsom medicinsk, utomhus eller avancerad industriell utrustning. Dessa scenarier kräver material med exceptionell korrosionsbeständighet, hållfasthet och renhet, men kostnaden är också betydligt högre.

III. Pragmatiska designdetaljer

Ramdesign förkroppsligar pragmatiska tekniska överväganden. En typisk detalj är att ramens inre hålighetsmått vanligtvis är 0,1-0,2 mm större per sida än LCD-glasets yttermått. Denna lucka är inte en förbiseende; den är avsedd att tillgodose oundvikliga tillverknings- och monteringstoleranser och att förhindra stress från att utvecklas på grund av de olika värmeutvidgningskoefficienterna för metall och glas under temperaturförändringar, vilket kan leda till LCD-sprickor.

Bakom varje skräddarsydd LCD-skärm ligger en ramdesign som representerar en pragmatisk lösning som är resultatet av en omfattande avvägning mellan applikationskrav, produktionsgenomförbarhet, strukturell styrka och total kostnad.

Slutsats

För LCD-skärmstillverkare som CNK Electronics innebär att producera en pålitlig LCD-modul att ha en grundlig förståelse och exakt kontroll över varje grundläggande komponent som ramen. Ramens värde ligger inte i avancerade tekniska koncept, utan i tillförlitligheten och stabiliteten hos dess funktionella implementering. Det är genom detta gedigna grepp om de grundläggande aspekterna som vi kan säkerställa att varje LCD-skärm vi levererar – oavsett om det är en standardprodukt eller en djupt anpassad LCD – fungerar stabilt och varaktigt inom den avsedda tillämpningen.
