Avslöjar LCD-skärmar med flytande kristaller: Hur "lyser" din skärm?

I vår tidigare diskussion utforskade vi födelsen och klassificeringen av flytande kristaller. Idag, låt oss gräva djupare: Hur fungerar flytande kristallskärmar exakt? Hur använder skärmarna på dina smartphones och datorer el och ljus för att presentera levande och färgglada bilder?

En LCDs "hjärta": dansen mellan elektriska fält och ljus

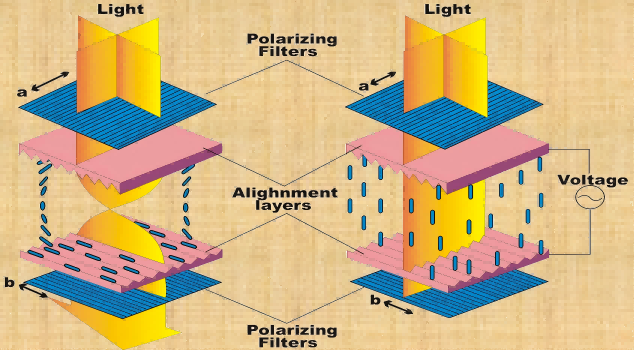

Den grundläggande principen för vätskekristallskärmar kan sammanfattas som: Ett elektriskt fält styr inriktningen av vätskekristallmolekyler, vilket i sin tur styr ljusets passage, vilket i slutändan bildar en bild.

Enkelt uttryckt fungerar flytande kristaller som en "switch" för ljus:

• Utan pålagd spänning: Flytande kristallmolekyler riktar sig regelbundet och vrider ljuset 90°, så att det kan passera genom polarisatorn. Skärmen ser "ljus" ut (ej visningsläge).
• Med pålagd spänning: Inriktningen av flytande kristallmolekyler störs och förlorar sin förmåga att vrida ljus. Ljus blockeras av polarisatorn och skärmen ser "mörk" ut (displaystatus).

Genom att styra spänningen i olika områden skapas kontrast mellan ljus och mörker som bildar text och bilder.

Den "Utökade familjen" av LCD-skärmar och deras tekniska skillnader

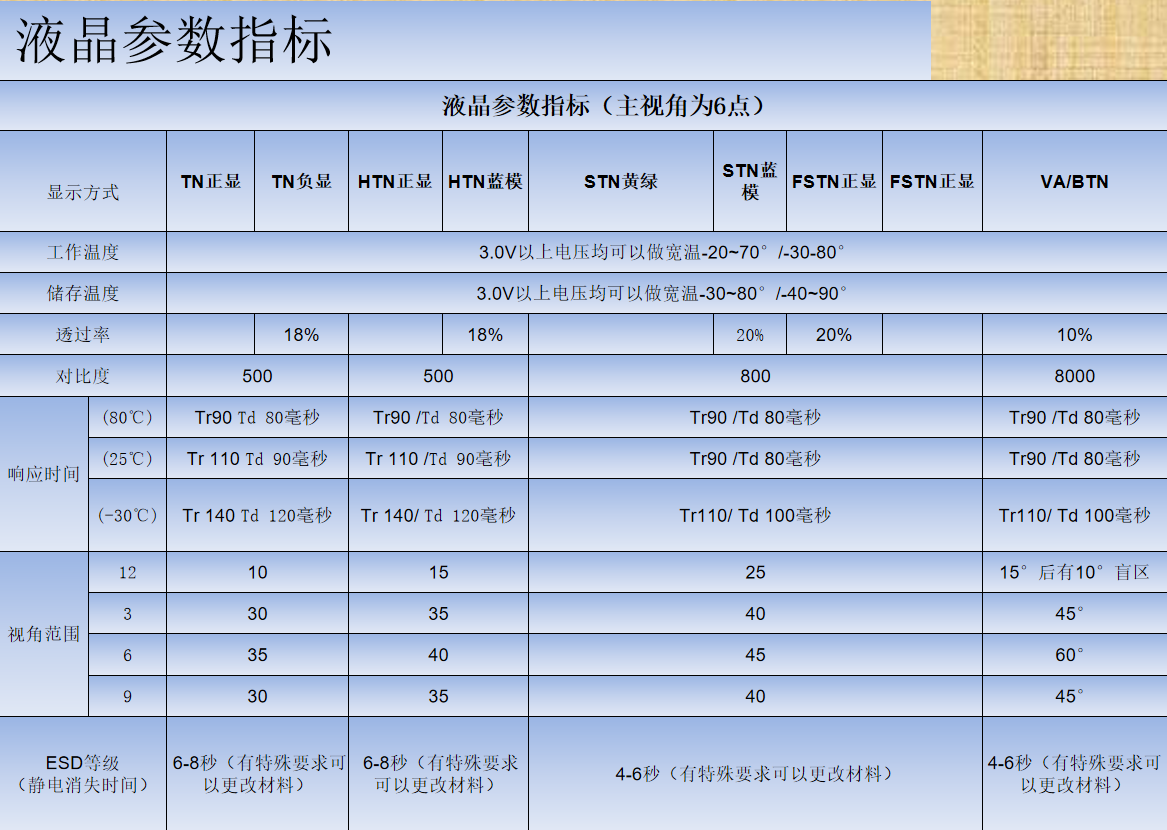

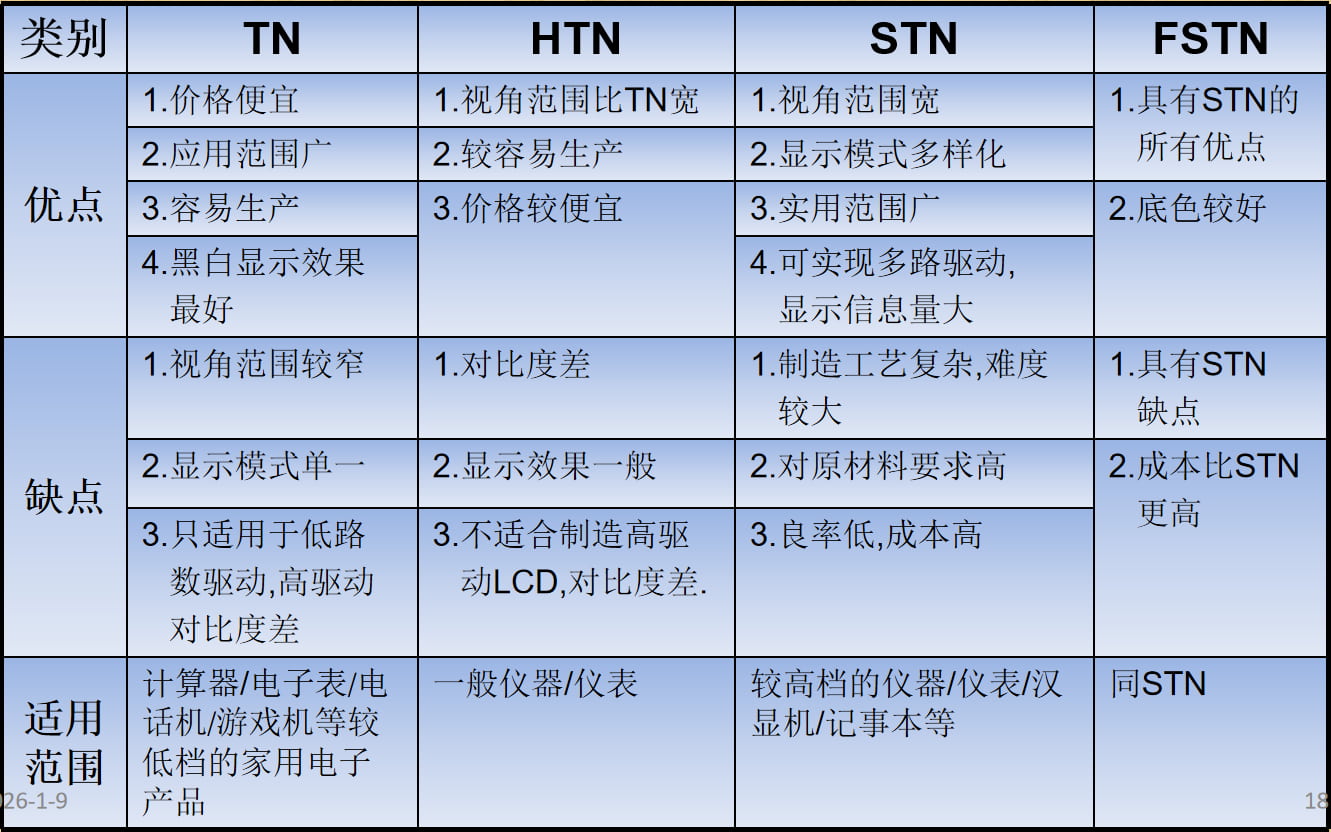

Beroende på graden av molekylär vridning kan LCD-skärmar kategoriseras i olika typer, var och en med distinkta prestandaegenskaper och tillämpningar:

• TN (Twisted Nematic): Snabb svarstid, låg kostnad, lämplig för enkla displayenheter som miniräknare och klockor

• HTN (High-Twist Nematic): Bredare driving range, något förbättrade betraktningsvinklar, lämplig för nummerpresentationsenheter och utbildningsverktyg.

• STN (Super-Twisted Nematic): Högre kontrast, lämplig för högupplösta skärmar som tidiga mobiltelefoner och GPS-enheter.

• VA (Vertical Alignment): Extremt hög kontrast, ren svart representation, vanligen använd i avancerade monitorer.

• IPS (In-Plane Switching): Äkta färgåtergivning, breda betraktningsvinklar, idealisk för professionella applikationer som design och videoredigering.

• TFT (tunnfilmstransistor): Varje pixel styrs av en oberoende transistor, som erbjuder snabb respons och utmärkt färgprestanda. Detta är den vanliga tekniken för moderna smartphones och datorskärmar.

Sammanfattningsvis:

• TN: Snabb respons, låg kostnad, men begränsad färg och betraktningsvinklar.

• VA: Hög kontrast, perfekt för underhållning.

• IPS: Exakta färger, breda betraktningsvinklar, lämplig för professionell användning.

• TFT: Stark övergripande prestanda, det föredragna valet för moderna smarta enheter.

Hur utvärderar man en LCD-skärm? Fyra nyckelindikatorer förklaras

När du väljer en LCD-skärm, utöver storlek och upplösning, var uppmärksam på följande fyra kärnindikatorer:

• Kontrastförhållande

Ljusstyrkan mellan de ljusaste och mörkaste områdena. Ett högre kontrastförhållande ger tydligare bilder med bättre djup. Generellt rekommenderas ett förhållande ≥1000:1.

• Svarstid

Den hastighet med vilken pixlar övergår från ljus till mörk eller vice versa, mätt i millisekunder (ms). Kortare svarstider minskar rörelseoskärpa, vilket gör dem idealiska för spel och dynamiskt innehåll.

• Betraktningsvinkel

Konsistensen av färg och ljusstyrka när du tittar på skärmen från olika vinklar. IPS-skärmar erbjuder vanligtvis breda betraktningsvinklar upp till 178°.

• Färgprestanda

Inkluderar färgomfångstäckning, färgnoggrannhet och färgdjup. Professionell design och videoproduktion kräver uppmärksamhet på sRGB, Adobe RGB eller DCI-P3 färgomfångstäckning.
