Omfattande analys av LCD-svartteknik (del 1): struktur och anslutning, låser upp bildskärmens kärnkod

I dagens värld, där elektroniska enheter finns överallt, fungerar flytande kristallskärmar (LCD) som kärngränssnittet för interaktion mellan människa och maskin, och deras tekniska kapacitet avgör direkt användarupplevelsen av enheter. Från smarta bärbara enheter till industriella styrsystem, från bildskärmar för bilar till konsumentelektronik, bakom LCD-produkter i olika scenarier ligger noggrant designade strukturscheman och anslutningstekniker. Som en professionell anpassad LCD-skärmstillverkare och en kraftfull LCD-displayfabrik är CNK ett specialiserat och sofistikerat högteknologiskt företag dedikerat till FoU, produktion och försäljning av displayenheter och HMI-produkter (Human-Machine Interface).

Idag kommer vi att genomföra en djupgående analys av de grundläggande principerna för LCD-skärmar, vilket hjälper dig att förstå den underliggande logiken i bildskärmsteknik.

I. Produktstruktur: Skräddarsydda displaylösningar

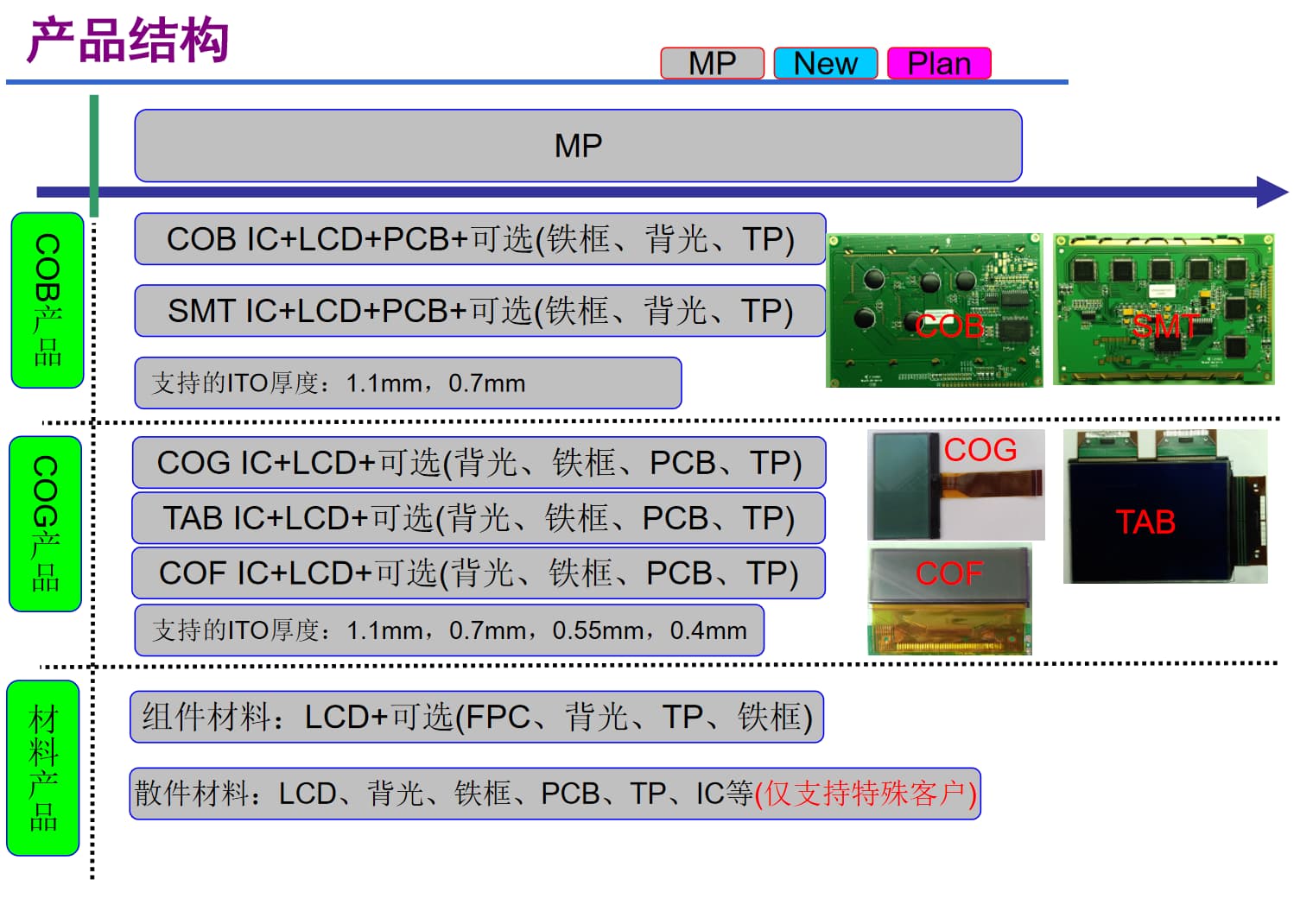

Produktstrukturen för LCD-skärmar är inte enstaka för alla utan är anpassad efter tillämpningsscenarier och prestandakrav. Som ett erfaret bildskärmstillverkningsföretag inkluderar CNK:s kärnprodukter monokroma LCD-skärmar och monokroma moduler, 0,96-15,6 tums TFT-displaymoduler, OLED-moduler och HMI-moduler för interaktion mellan människa och maskin. Dess produktstruktur består huvudsakligen av tre kategorier av kärnprodukter och olika derivatsystem:

1. Integrerade produkter: Effektiva och stabila vanliga val

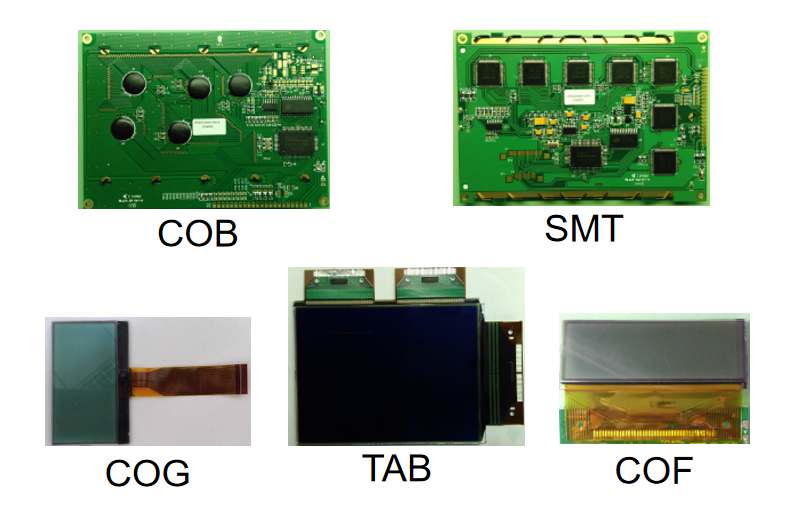

•  COB-produkter: Anta en kärnarkitektur av "IC + LCD + PCB" och kan utrustas med valfria komponenter som järnramar, bakgrundsbelysning och TP (Touch Panels). Med hög integration och stark stabilitet används de i stor utsträckning i scenarier med stränga tillförlitlighetskrav såsom industriell kontroll och fordonsutrustning.
•  COG-produkter:Baserat på "IC + LCD" stödjer de flexibelt urval av tillbehör såsom bakgrundsbelysning, järnramar, PCB och TP. Samtidigt som de säkerställer prestanda, förenklar de den strukturella designen, vilket gör dem lämpliga för smarta bärbara enheter, små bärbara enheter och andra produkter med strikta storleksbegränsningar.
•  SMT/COF/TAB-produkter:Kombinera SMT IC, COF IC och TAB IC med respektive LCD, tillsammans med valfria tillbehör, som täcker mellan- och high-end skärmbehov. Bland dem utmärker sig COF- och TAB-scheman i produkter med smal ram och högupplösta

2. Materialprodukter: Flexibel anpassning till speciella behov

•  Komponentmaterial:Centrerade på LCD, kan de paras ihop med komponenter som FPC (Flexible Printed Circuits), bakgrundsbelysning, TP:er och järnramar, vilket ger kunderna halvintegrerade lösningar som balanserar anpassningsflexibilitet och monteringseffektivitet.
• Reservdelsmaterial:Erbjud en komplett uppsättning reservdelar inklusive LCD, bakgrundsbelysning, järnramar, PCB, TP och IC, som endast stöder de djupgående anpassningsbehoven hos speciella kunder. Detta visar till fullo den flexibla anpassningsförmågan hos en anpassad LCD-skärmstillverkare och är lämplig för nischade och personliga skärmscenarier.

Det är värt att notera att olika strukturella scheman för CNK stöder olika ITO-tjocklekar: COB- och SMT-scheman stöder 1,1 mm och 0,7 mm tjocklekar; COG-, COF- och TAB-scheman sträcker sig ytterligare till 0,55 mm och 0,4 mm. Den tunnare ITO-tjockleken möjliggör miniatyrisering och lättvikt av enheter, vilket också återspeglar den utsökta tekniska styrkan hos LCD-skärmsfabriken.

II. Anslutningsmetoder: Effektiv transmissions "Bridge"-design

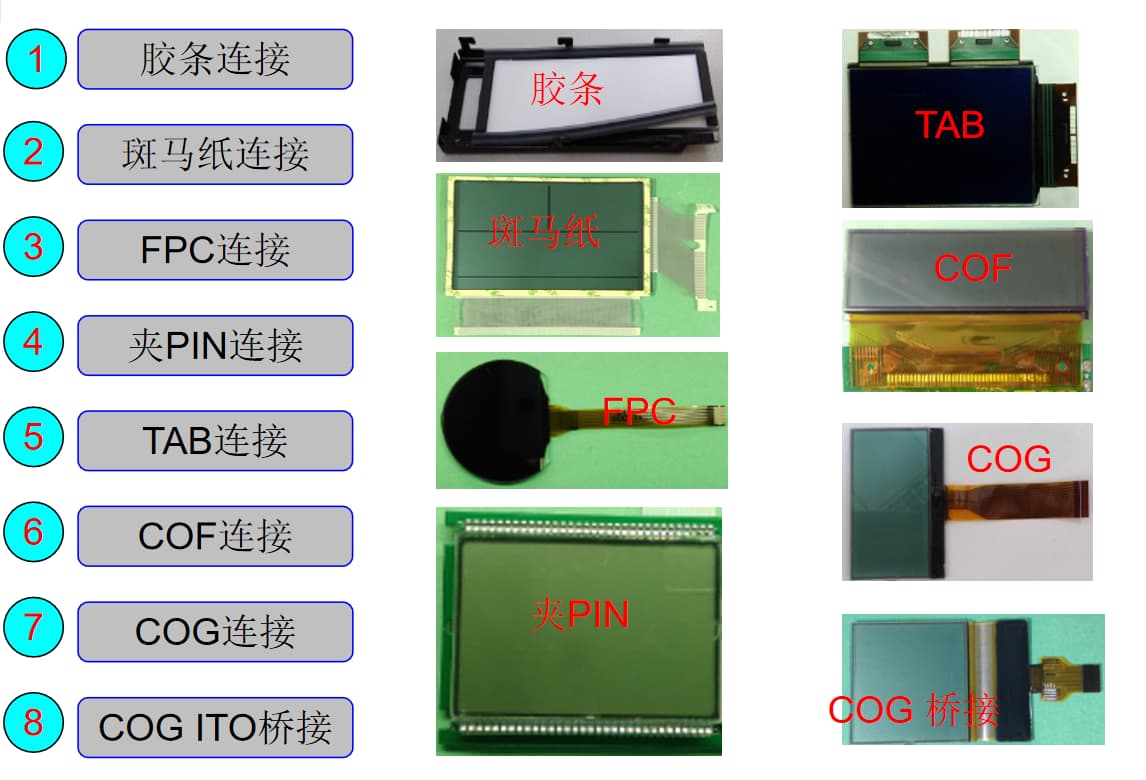

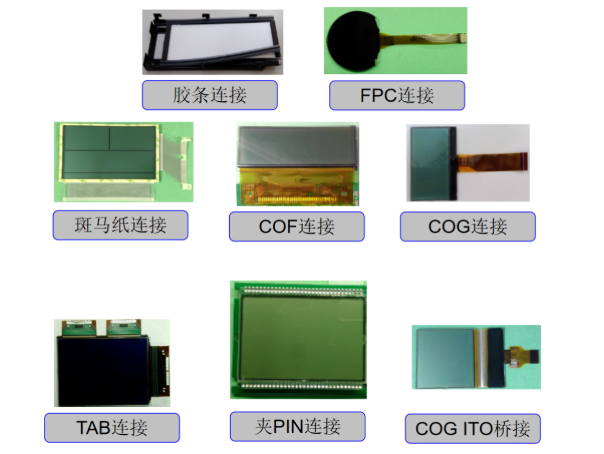

Om produktstrukturen är "skelettet" av en LCD, är anslutningsmetoden "blodkärlet" som löper genom den, vilket direkt påverkar stabiliteten hos signalöverföringen och produktens monteringsbekvämlighet. Som ett professionellt bildskärmstillverkande företag behärskar CNK 8 vanliga anslutningsmetoder, som helt täcker olika applikationsscenarier:

1. Grundläggande anslutningsscheman: enkla, pålitliga och kostnadskontrollerbara·

• Anslutning av gummiband:Lätt att använda och låg kostnad, lämplig för vanliga elektroniska enheter med låga krav på anslutningsstabilitet.
• Zebrapappersanslutning:Med god ledningsförmåga och flexibilitet anpassar den sig till lätt strukturell deformation och används ofta för att ansluta små LCD-skärmar och PCB.
•  Pin Clip Anslutning:Lätt att demontera och bekvämt för senare underhåll, den används ofta i utrustning som kräver frekvent felsökning eller byte av komponenter.

2. Avancerade anslutningsscheman: Stabil, effektiv och lämplig för komplexa scenarier

• FPC-anslutning:I kombination med flexibla tryckta kretsar kan den uppnå anslutningar i flera vinklar och trånga utrymmen, vilket gör det till det föredragna schemat för smarta bärbara enheter, hopfällbara enheter och andra produkter.
• TABB-anslutning:Kopplar drivkretsen direkt till LCD-skärmen genom TAB (Anisotropic Conductive Film), vilket minskar anslutningsnoder och förbättrar överföringseffektiviteten och stabiliteten.
• COG-anslutning:Fäster IC direkt till LCD-skärmens glassubstrat, vilket avsevärt minskar produktstorleken och förbättrar integrationen, vilket är kärnanslutningsmetoden för avancerade bärbara enheter.
• COF-anslutning:IC:n är förpackad på en flexibel film och sedan bunden till LCD-skärmen, med både flexibilitet och hög integration, anpassad till skärmbehoven hos smala ramar och höga upplösningar.
• COG ITO-bryggning:En speciell överbryggningsdesign optimerar signalöverföringsvägen ytterligare och presterar utmärkt i stora LCD-skärmar med hög bildkvalitet.

Förlitar sig på rika strukturella system och pålitlig anslutningsteknik, CNK, som ett högkvalitativt företag inom området för TFT-skärmar i Kina, tillhandahåller kontinuerligt högkvalitativa skärmlösningar för olika industrier. I nästa artikel kommer vi att fortsätta att utforska typklassificeringen och visningslägena för LCD-skärmar, så håll utkik!
