LCM-bakgrundsbelysning: De kritiska rollerna för plastram och dubbelsidig tejp

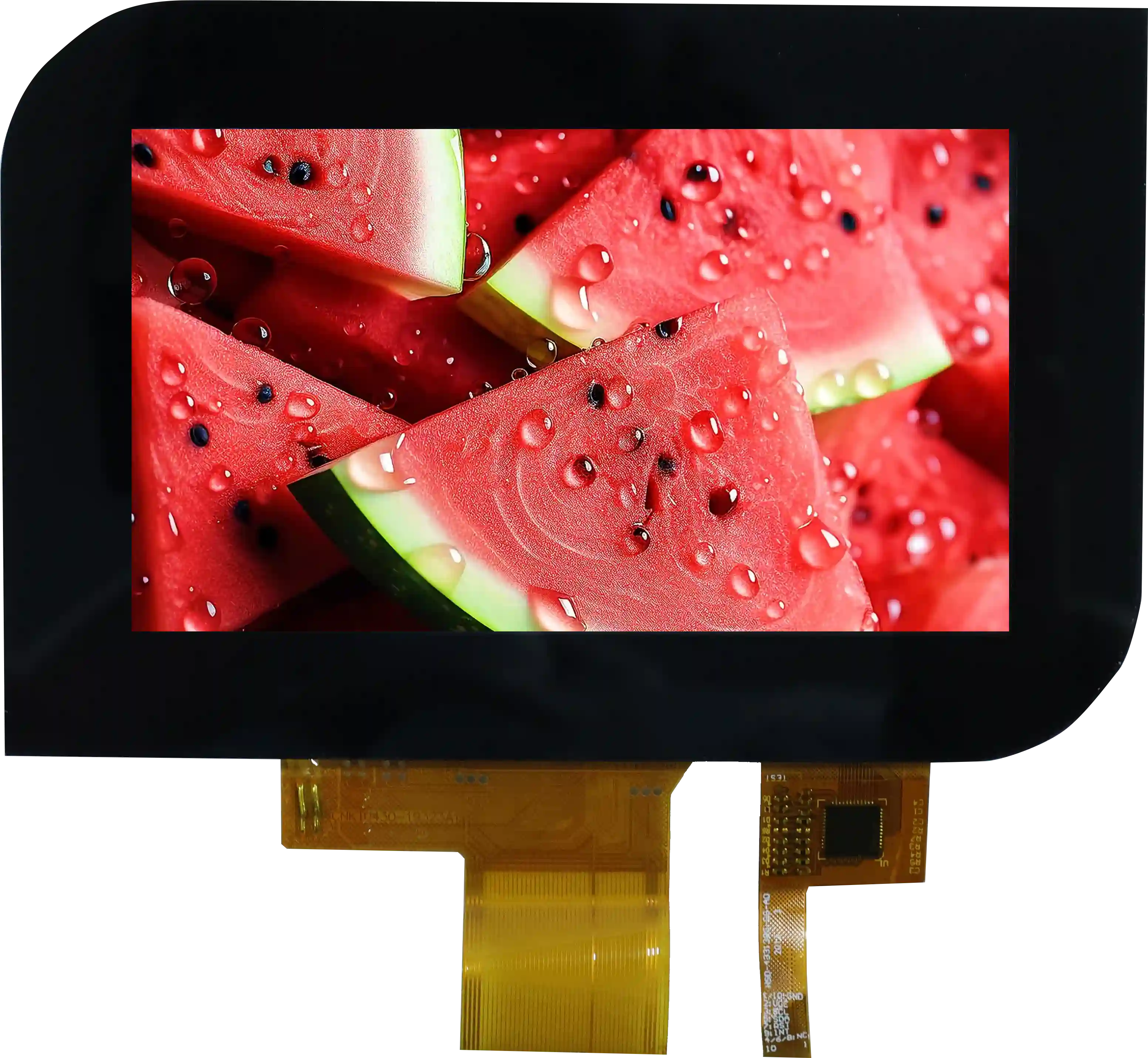

I modern bildskärmsteknik fungerar flytande kristallskärmen (LCD-skärmen) som en kärnkomponent, och dess totala prestanda beror till stor del på den integrerade modulen bakom den - LCM (LCD-modulen). LCM integrerar displayenheten med flytande kristaller, drivkretsar, strukturella komponenter och bakgrundsbelysningen i en komplett modul, där bakgrundsbelysningens ljuseffekt direkt avgör den slutliga visuella kvaliteten på displayen. Inom bakgrundsbelysningens komplexa struktur fungerar komponenter som plastramen och dubbelsidig tejp i synergi med kärndelar som optiska filmer och ljuskällor för att tillsammans säkerställa modulens stabilitet och optiska prestanda.

Bakgrundsbelysning: Grunden för bildskärmsbilder

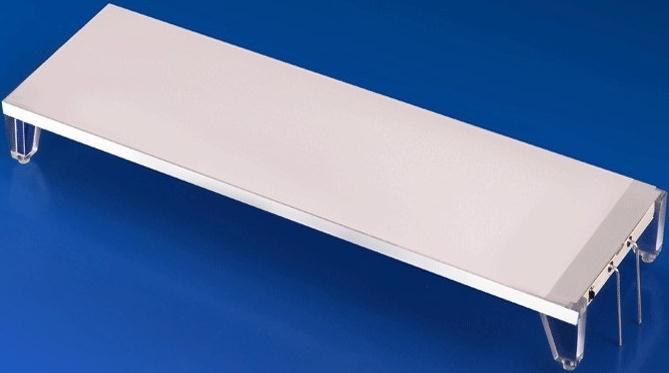

Bakgrundsbelysningen (BackLight) är placerad bakom skärmen med flytande kristaller, och dess kärnfunktion är att omvandla punktljuskällor till enhetliga och ljusa ytljuskällor. Dess optiska design påverkar direkt ljusstyrkans enhetlighet, kontrast och färgprestanda för hela modulen, vilket är särskilt viktigt för färgdisplaymoduler (TFT-displaymodul). En typisk bakgrundsbelysning består av en ljuskälla, ljusledarplatta, flera lager optiska filmer, en strukturell plastram och en drivljustavla, allt minutiöst kombinerat. Den kontinuerliga innovationen inom detta område av många ledande LCD-skärmstillverkare i Kina bygger på en djup förståelse av varje komponents roll.

Plastram: The Dual Guardian of Optics and Structure

Plastramen fungerar som bakgrundsbelysningens skelett, och ger inte bara väsentligt mekaniskt stöd och skydd utan också viktiga optiska hanteringsfunktioner. Valet av material är direkt anpassat till olika produktdesigner:

URZ2501 Material:Erbjuder utmärkta reflekterande och ljusblockerande egenskaper, som vanligtvis används i mellan- till högklassiga färgdisplaymoduler (TFT-displaymodul) för att förbättra kontrast och färgrenhet.

PC vitt material:Används ofta i sidobelysta bakgrundsbelysningsdesigner, vilket underlättar LCD-skärmens smala profil.

PC Vit + Glasfiber Material:Förbättrar den strukturella styvheten hos bottenbelysta bakgrundsbelysningsprodukter, lämpliga för industriella miljöer med stränga tillförlitlighetskrav.

I projekt som involverar skräddarsydda LCD-skärmar är designen och materialvalet av plastramen nyckeln för att uppnå specifika optiska effekter och mekaniska specifikationer.

Dubbelsidig tejp: Specialisten för dolda lim och ljusblockering

Dubbelhäftande tejp spelar en oumbärlig roll som "lim" vid LCM-montering. Det är ansvarigt för att säkra interna optiska filmer som ljusledarplattan, diffusionsfilmen och ljusstyrkaförstärkningsfilmen och slutligen binda bakgrundsbelysningen ordentligt till LCD-skärmen.

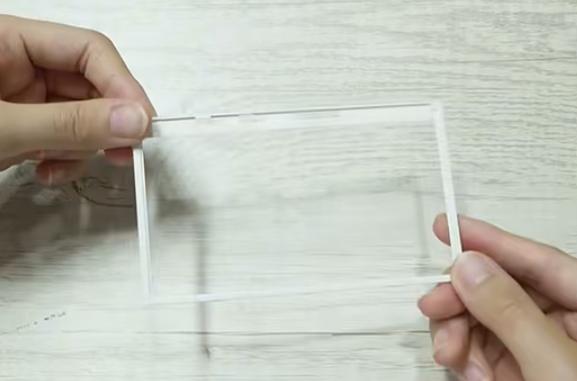

Konventionell dubbelsidig tejp:Finns i olika substrat (t.ex. substratfritt, PET) och tjockleksalternativ (0,03–0,30 mm). När du ansluter COG-struktur LCD-skärmar, kan valet av dubbelsidig tejp av lämplig tjocklek effektivt dämpa trycket och förhindra uppkomsten av vita fläckar på skärmen.

Svart-vit dubbelsidig tejp:Detta är ett funktionellt material med en svart sida för ljusblockering och en vit sida för reflektion, som samtidigt utför de tre uppgifterna vidhäftning, ljusblockering och reflektion. Det används ofta för att definiera det effektiva visningsområdet för färgdisplaymoduler (TFT-displaymodul) och för att säkra flexibla kretsar (FPC), vilket gör det till en viktig komponent för att förbättra bildskärmens gränstydlighet och övergripande tillförlitlighet.

Slutsats

Inom det exakta systemet för en LCM, från de ljusemitterande lysdioderna och ljusstyrande plattorna till de fixerande plastramarna och dubbelsidig tejp, har varje komponent en unik och oersättlig funktion. De arbetar tillsammans i exakt samordning, och frånvaron eller bristen på en enskild länk skulle påverka den övergripande prestandan och tillförlitligheten. Värdet av plastramen och dubbelhäftande tejp ligger just i deras oumbärliga synergi med andra kärnkomponenter som bakgrundsbelysning och LCD-skärm, som tillsammans utgör grunden för en stabil, effektiv och högkvalitativ displaymodul.
