Från ljuskällan till bildkvaliteten: Bakgrundsbelysningen är LCD-modulens verkliga "backstage-hjälte".

När folk pratar om LCD-skärmar är det första man tänker på ofta bara "skärmen". Men en komplett Liquid Crystal Module (LCM) är mycket mer än bara en flytande kristallpanel. Den integrerar drivrutiner ICs, en PCB och en ofta förbisedd men ändå kritisk komponent: bakgrundsbelysningen.

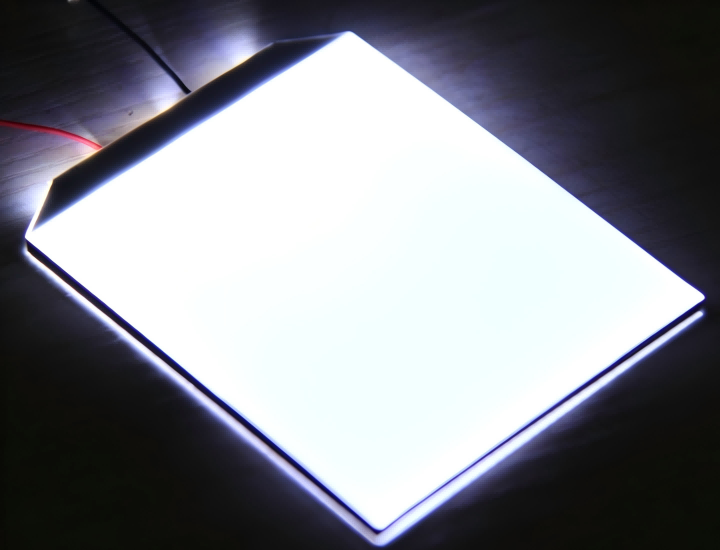

Bakgrundsbelysning: "Ljusmotorn" som finns bakom skärmen

Flytande kristallmaterial i sig avger inte ljus. Den fungerar mer som en "ljusventil" och förlitar sig på att bakgrundsbelysningssystemet ger belysning innan det kan visa en bild. Kärnuppgiften för en bakgrundsbelysning är att omvandla en punkt- eller linjär ljuskälla till en mycket enhetlig ytljuskälla.

Ljusstyrka, enhetlighet, färgtemperatur, strömförbrukning — varje aspekt av tittarupplevelsen som du märker med ett ögonkast stöds av bakgrundsbelysningsteknik.

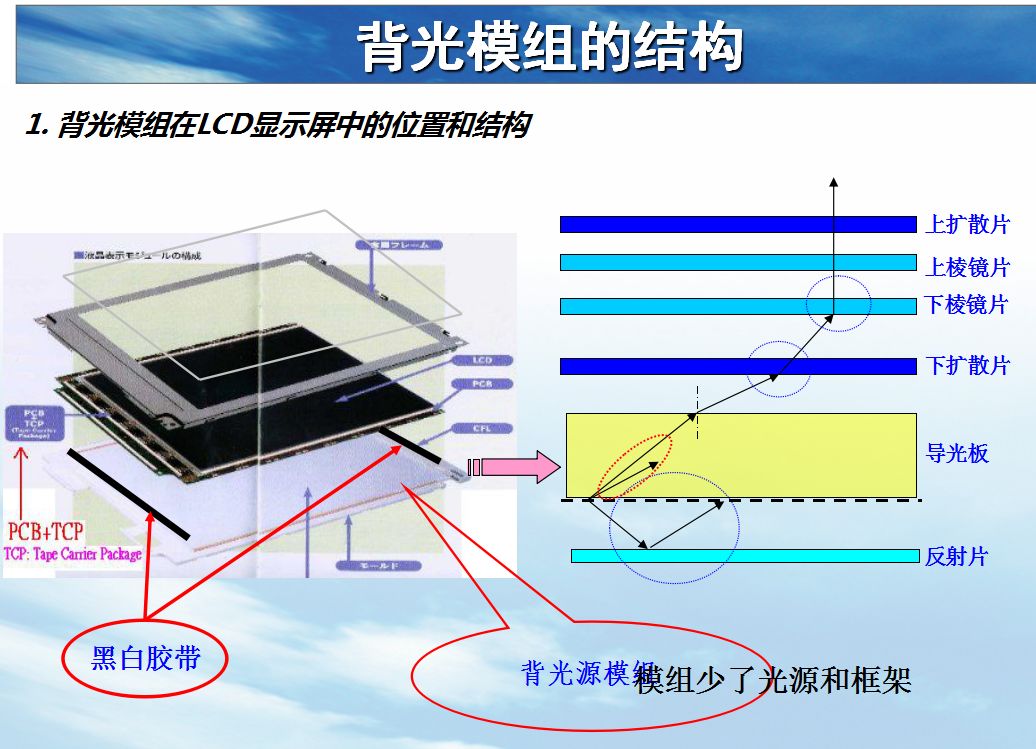

Demontering av bakgrundsbelysningen: En uppsättning exakta optiska system

En högpresterande bakgrundsbelysning är resultatet av avancerad materialvetenskap och optisk precisionsteknik. Dess kärnkomponenter inkluderar:

Ljuskälla:Ljusets ursprung, som bestämmer bakgrundsbelysningens grundläggande färgtemperatur, ljusstyrka och livslängd.

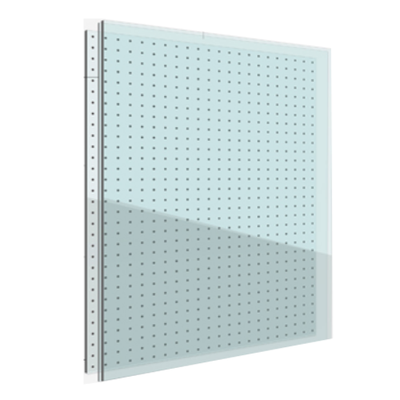

Ljusstyrplatta (LGP):Nyckeln till jämn ljusfördelning. Mikrostrukturerade prickar på bottenytan sprider ljus som kommer in från kanten över hela planet. Precisionsformade punkter ger vanligtvis bättre optisk prestanda än traditionella tryckta punkter.

Optisk filmsats:Diffuserfilmer, ljusstyrkeförbättringsfilmer (BEF) och reflekterande ark samverkar för att eliminera hot spots, förbättra frontalljuseffekten och säkerställa enhetlighet.

Strukturell ram och ljusbräda:Ge stabilt mekaniskt stöd och pålitliga elektriska anslutningar.

Beroende på strukturen faller bakgrundsbelysningen in i två huvudsakliga teknikvägar:

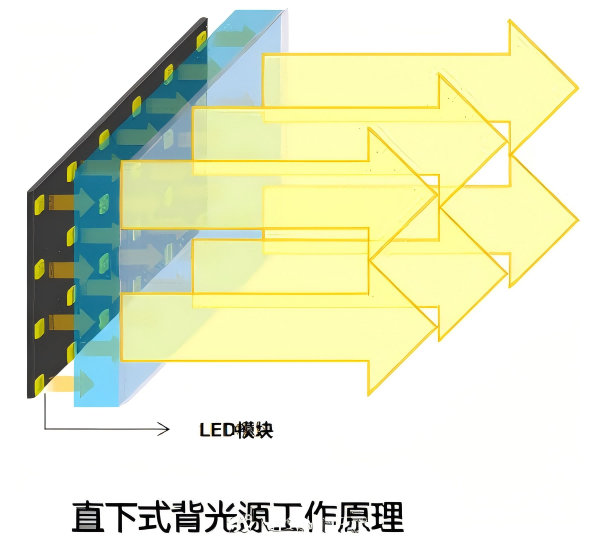

Direkt upplyst:LED-arrayer är placerade direkt under ljusledarplattan för direkt belysning. Detta ger hög ljusstyrka och stöder lokal dimningskontroll.

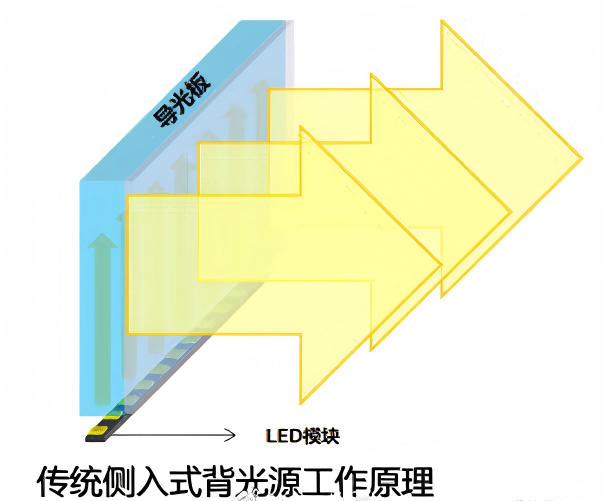

Edge-Lit:LED-ljuslister är placerade på sidorna av ljusledarplattan. Ljus kommer in från kanten och reflekteras framåt genom plattan, vilket gör detta till nyckeln till att uppnå ultratunn design.

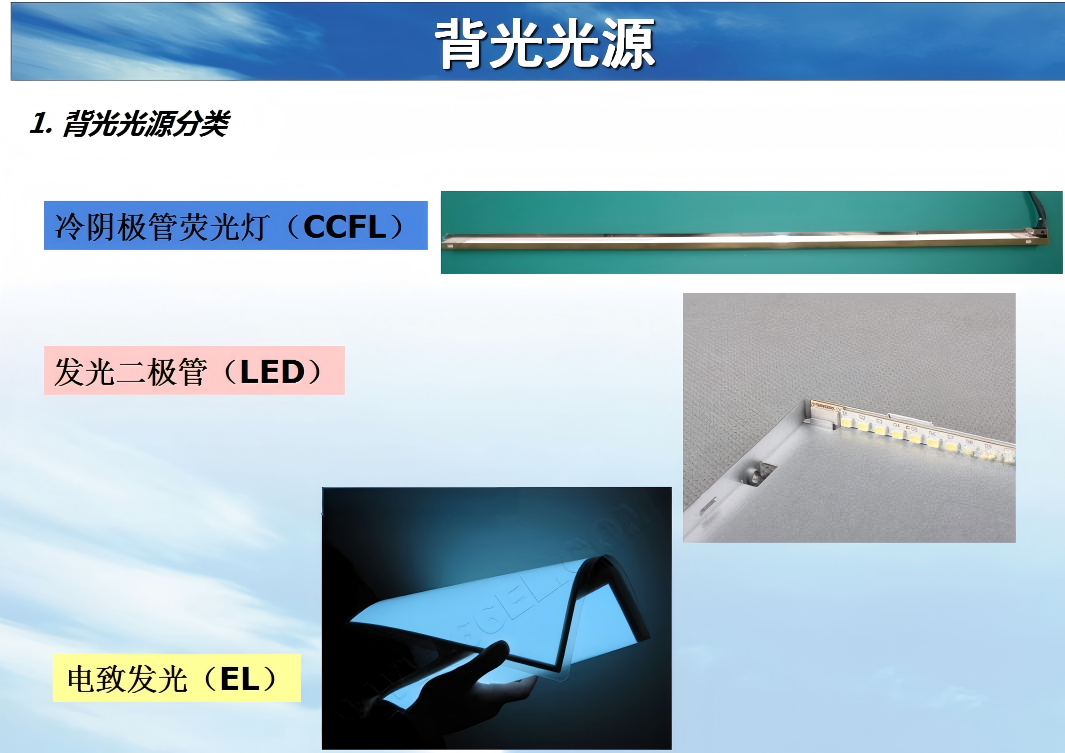

Tre typer av ljuskällor, var och en med sina egna fördelar.

LED-bakgrundsbelysning:Hög ljusstyrka, lång livslängd (över 30 000 timmar för kantbelysning), låg strömförbrukning och en smal formfaktor. Det är det vanliga valet för allt från hemelektronik till industriella displayer.

EL (elektroluminescerande) bakgrundsbelysning:Ultratunn, perfekt enhetlig över hela ytan och flexibel/böjbar. Det är fortfarande oumbärligt för skräddarsydda LCD-skärmar och flexibla displayapplikationer.

CCFL (Cold Cathode Fluorescent Lamp) Bakgrundsbelysning:Till stor del ersatt av lysdioder i konsumentprodukter, men fortfarande värdefull i vissa professionella displayapplikationer på grund av dess utmärkta färgmättnad och enhetlighet.

Teknisk sammanfattning

En bakgrundsbelysning är mycket mer än bara en belysningskomponent. Från materialval och optisk design till val av ljuskälla och förfining av strukturella processer, varje detalj bidrar till den slutliga prestandan för en display.

För tillverkare som eftersträvar högkvalitativa skärmar är djup expertis inom bakgrundsbelysningsteknik grunden för produktdifferentiering, som uppfyller kraven från avancerade skräddarsydda LCD-skärmar och säkerställer att varje skärm håller sitt visuella löfte.

Från ljuskälla till bildkvalitet, bakgrundsbelysningen är LCD-modulernas sanna obesjungna hjälte. Att förstå bakgrundsbelysningsteknik är i slutändan att förstå vad som gör en fantastisk skärm.
